| Mindestbestellmenge: | 1 Stück |
| Standardverpackung: | 10pcs/Plastiktüte, 500pcs/Karton |
| Lieferfrist: | Innerhalb von 1-3 Arbeitstagen |
| Zahlungsmethode: | L/C, T/T, Western Union, Kreditkarte |
| Lieferkapazität: | 10.000 PCs pro Monat |

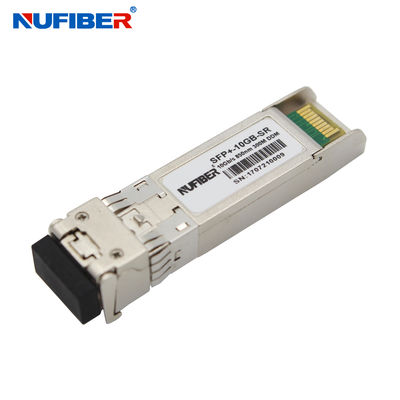

10G SFP+ Transceiver Duplex Multimode 850nm 300m 10G SFP+ Optical Module LC DOM
Der SFP+-10GB-SR von NuFiber ist ein sehr kompaktes optisches 10-Gb/s-Transceiver-Modul für serielle optische Kommunikationsanwendungen mit 10 Gb/s. Der SFP+-10GB-SR wandelt einen seriellen elektrischen 10-Gb/s-Datenstrom in ein optisches 10-Gb/s-Ausgangssignal und ein optisches 10-Gb/s-Eingangssignal in serielle elektrische 10-Gb/s-Datenströme um. Die Hochgeschwindigkeits-10-Gb/s-Schnittstelle entspricht vollständig der SFI-Spezifikation.
Der Hochleistungs-850-nm-VCSEL-Sender und der hochempfindliche PIN-Empfänger bieten überlegene Leistung für Ethernet-Anwendungen mit bis zu 300 m langen Verbindungen.
Das SFP+-Modul entspricht SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-SR. Digitale Diagnosefunktionen sind über eine 2-Draht-Serienschnittstelle verfügbar, wie in SFF-8472 spezifiziert.
Der vollständig SFP-konforme Formfaktor bietet Hot-Pluggability, einfache optische Port-Upgrades und geringe EMI-Emissionen.
Merkmale
Anwendungen
Optische Parameter
| Parameter | Symbol | Min. | Typisch | Max. | Einheit | Hinweis |
| Sender-Abschnitt: | ||||||
| Mittenwellenlänge | λt | 840 | 850 | 860 | nm | |
| RMS-Spektralbreite | λRMS | 4 | nm | |||
| Durchschnittliche optische Leistung | Pavg | -7,3 | -1 | dBm | 1 | |
| Optische Leistung OMA | Poma | -1,5 | dBm | |||
| Laser-Aus-Leistung | Poff | -30 | dBm | |||
| Extinktionsverhältnis | ER | 3,5 | dB | |||
| Sender-Dispersionsstrafe | TDP | 3,9 | dB | 2 | ||
| Relative Intensitätsrauschen | Rin | -128 | dB/Hz | 3 | ||
| Toleranz des optischen Rückflusses | 20 | dB | ||||
| Empfänger-Abschnitt: | ||||||
| Mittenwellenlänge | λr | 840 | 860 | nm | ||
| Empfängerempfindlichkeit (OMA) | Sen | -11,1 | dBm | 4 | ||
| Belastete Empfindlichkeit (OMA) | SenST | -7,5 | dBm | 4 | ||
| Los Assert | LOSA | -30 | - | dBm | ||
| Los Dessert | LOSD | -12 | dBm | |||
| Los Hysterese | LOSH | 0,5 | dB | |||
| Überlastung | Sat | 0 | dBm | 5 | ||
| Empfängerreflexionsvermögen | Rrx | -12 | dB | |||
Bestellinformationen
| Dual-Faser-SFPTransceiver | |
| Teilenummer | Produktbeschreibung |
| 155Mbp/s SFP Transceiver | |
| FE-SX-MM850 | 155 Mbit/s, 850 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mbit/s, 1310 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155 Mbit/s, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Mbit/s, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Mbit/s, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155 Mbit/s, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| 1,25 Gbit/s SFP Transceiver | |
| GE-SX-MM850 | 1,25 Gbit/s, 850 nm MM 500 m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 Gbit/s, 1310 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbit/s, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbit/s, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbit/s, 1550 nm SM 60 km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbit/s, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbit/s, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| 10 Gbit/s SFP Transceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-Mode Dual-Faser LC 850 nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-Mode Dual-Faser LC 1310 nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single-Mode Dual-Faser LC 1310 nm 20 km |
| SFP+-10GB-ERM | 10G SFP+ER Single-Mode Dual-Faser LC 1310 nm 40 km |
| SFP+-10GB-ER | 10G SFP+ER Single-Mode Dual-Faser LC 1550 nm 40 km |
| SFP+-10GB-ZR | 10G SFP+ZR Single-Mode Dual-Faser LC 1550 nm 80 km |
| SFP+10G40-CWDM | 1470 ~1610 nm CWDM SFP+ 40 km |
| SFP+10G80-CWDM | 1470~1570 nm CWDM SFP+ 80 km |
| SFP+10G80-CWDM | 1590~1610 nm CWDM SFP+ 80 km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| XFP Transceiver | |
| XFP-10G-SR | 10G XFP SR Multi-Mode Dual-Faser LC 850 nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single-Mode Dual-Faser LC 1310 nm 10 kM |
| XFP-10G-LR | 10G XFP LR Single-Mode Dual-Faser LC 1310 nm 20 km |
| XFP-10G-ER | 10G XFP ER Single-Mode Dual-Faser LC 1550 nm 40 km |
| XFP-10G-ZR | 10G XFP ZR Single-Mode Dual-Faser LC 1550 nm 80 km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610 nm CWDM XFP 40 km |
| XFP-CWDM-80xx | 1470~1570 nm CWDM XFP 80 km |
| XFP-CWDM-80xx | 1590~1610 nm CWDM XFP 80 km |
| XFP-DWDM-40xx | DWDM XFP 40 km |
| XFP-DWDM-80xx | DWDM XFP 80 km |
| XFP-DWDM-100xx | DWDM XFP100km |
Verpackung & Versand
Fabrik-Show
|
|
