| Mindestbestellmenge: | 1 Stück |
| Standardverpackung: | 1-teiliges Kabel wird in 1 Kasten verpackt, |
| Lieferfrist: | 2~3 Tage |
| Zahlungsmethode: | T/T, Western Union, L/C |
| Lieferkapazität: | 100,000 Stück pro Monat |

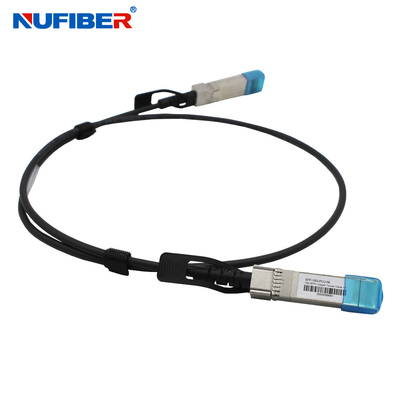

Hochgeschwindigkeit 10Gb/s SFP+ Direktanschluss Kupferkabel Passiv 10G-DAC-1M
Beschreibung
Das Hochgeschwindigkeits-SFP+-Direktanschlusskabel (DAC) von Nufiber bietet hohe Leistung in 10-Gigabit-Ethernet-Netzwerkanwendungen (10GbE).mit einem erweiterten SFP+-Anschluss zum Senden von 10 Gbps-Daten über ein paar Sender und Empfänger über ein dünnes Twinax-KabelSie entsprechen den elektrischen Normen SFF-8431, SFF-8083 und der mechanischen Norm SFF-8432, der EEPROM-Norm SFF-8472.
Wesentliche Merkmale
Anwendung
Technischer Parameter
| Parameter | Symbol | Min. | Typisch | Maximal | Einheit |
| Betriebsfalltemperatur | Standard Tc | 0 | 25 | 70 | °C |
| Speichertemperatur | Z | - 40 | 85 | °C | |
| Stromversorgungsspannung | Vcc | 3.13 | 3.3 | 3.47 | V |
| Machtverlust | PD-Krankheit | 0.5 | W | ||
| Relative Luftfeuchtigkeit | RH | 5 | 95 | % | |
| Datenrate | 10.5 | Gbit/s |
| Prüfungstyp | Prüfpunkt | Ziel | Referenzen |
| Elektrotechnik Eigenschaften | Differenzmodus RL(SDDII) | 0.01 Messeinheiten: dB | SFF 8431 |
| Normaler Rücklaufverlust im Modus (SCCII) | 0.01 Messeinheiten: dB | SFF 8431 | |
| Nächstes | < 26 dB von 1 MHz bis 11 GHz | / | |
| Impedenz der Kabelansammlung | 100+/-100hm Steigzeit von 30 PS (20% - 80%) | (20% bis 80%) | |
| Abweichung des Einsatzverlustes | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Umwelt Eigenschaften | Betriebstemperatur | -40°C bis 85°C | Betriebstemperaturbereich des Kabels |
| Wärmeschock | Die elektrische Leistung entspricht Spezifikationsanforderung | EIA-364-32D. Methode A. TC-1. -55 10 85C,100 Zyklen, 15 min, verweilt | |
| Zyklische Temperatur und Feuchtigkeit | Die elektrische Leistung entspricht Spezifikationsanforderung | EIA-364-31 Methode III,Prüfung Zustand A | |
| Salzspray | 48 Stunden Salzsprühen nach der Schale Korrosionsfläche weniger als 5% | EIA-364-26 | |
| Temperaturlebensdauer | Leistung erfüllt die Spezifikationsanforderung | EIA-364-17B mit RH, feuchtig Wärme 85 °C bei 85% RH für 500 Stunden | |
| Mechanische Eigenschaften | Mechanische Vibrationen | Leistung erfüllt die Spezifikationsanforderung | EIA-364-28E.11 TC-VII, Prüfbedingungen D 15 Minuten in den Achsen X, Y und Z. |
| Kabelstecker im Käfig | 90 N Min. | Keine funktionelle Beschädigung der Kabelsteckdose unter 90 N. Gemäß SFF-8432 Rev. 5.0 EIA-455-6B | |
| Kabelbindung im Stecker | 90 N Min. | Klemm und Stoß nach EIA-364-27B, TC-G, 3mal in 6 Richtungen, 100 g, 6 ms | |
| Mechanischer Schock | Leistung erfüllt die Spezifikationsanforderung | SFF-8432 Rev. 5.0 | |
| Kabelstecker | 18N (max.) | SFF-8432 Rev. 5.0 | |
| Kabelsteckerentfernen | 12.5N (max.) | EIA-364-09; Durchführen von Steckerzyklen Stecker- und Behältermat-Rate: | |
| Haltbarkeit | Keine Anzeichen von körperlichen Schäden. | 250 mal pro Stunde |
Bestellinformationen
| Teilnummer | Datenrate | Kabellänge | Wellenmessgerät | Verbindungsstück | Temperaturbereich |
| 10G-DAC-3M | bis zu 10,5 Gbps | 3 m | 30AWG | Aktivkupfer | 0-70°C |
| 10G-DAC-5M | bis zu 10,5 Gbps | 5 m | 24AWG | Aktivkupfer | 0-70°C |
| 10G-DAC-7M | bis zu 10,5 Gbps | 7 m | 24AWG | Aktivkupfer | 0-70°C |
| 10G-DAC-9M | bis zu 10,5 Gbps | 9 m | 24AWG | Aktivkupfer | 0-70°C |
| 10G-DAC-10M | bis zu 10,5 Gbps | 10 m | 24AWG | Aktivkupfer | 0-70°C |
| 10G-DAC-12M | bis zu 10,5 Gbps | 12 m | 24AWG | Aktivkupfer | 0-70°C |
| 10G-DAC-15M | bis zu 10,5 Gbps | 15 m | 24AWG | Aktivkupfer | 0-70°C |
Produktschau
|
|
