| Mindestbestellmenge: | 1 Stück |
| Standardverpackung: | 1-teiliges Kabel wird in 1 Kasten verpackt, |
| Lieferfrist: | 2~3 Tage |
| Zahlungsmethode: | T/T, Western Union, l/c |
| Lieferkapazität: | 100.000 PCs pro Monat |

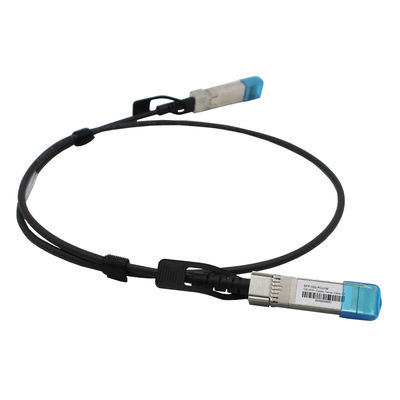

High Speed 10 Gbit/s SFP+ Direct Attach Copper DAC Kabel 1-15M Kundenspezifisch
Beschreibung
Nufiber’s High Speed SFP+ Direct Attach Cable (DAC) bietet hohe Leistung in 10 Gigabit Ethernet (10GbE) Netzwerkanwendungen. Er verwendet einen verbesserten SFP+ Stecker, um 10 Gbit/s Daten über einen gepaarten Sender und Empfänger über ein dünnes Twinax-Kabel zu senden. Sie entsprechen den elektrischen Standards SFF-8431, SFF-8083 und dem mechanischen Standard SFF-8432, EEPROM-Standard SFF-8472.
Hauptmerkmale
Anwendung
Technische Parameter
| Parameter | Symbol | Min | Typisch | Max | Einheit |
| Betriebsgehäusetemperatur | Standard Tc | 0 | 25 | 70 | °C |
| Lagertemperatur | Ts | -40 | 85 | °C | |
| Versorgungsspannung | Vcc | 3,13 | 3,3 | 3,47 | V |
| Verlustleistung | PD | 0,5 | W | ||
| Relative Luftfeuchtigkeit | RH | 5 | 95 | % | |
| Kabellänge | 10,5 | Gbit/s |
| Testart | Testobjekt | Ziel | Referenz |
| Elektrisch Mechanische Vibration |
Differenzmodus RL(SDDII) | 0,01 Maßeinheiten: dB |
SFF 8431 |
| Gleichtakt-Rückflussdämpfung (SCCII) |
0,01 Maßeinheiten: dB |
SFF 8431 | |
| NEXT | <-26dB von 1MHz bis 11GHz | / | |
| Kabelbaugruppenimpedanz | 100+/ -100hm Anstiegszeit von 30 ps (20 %- 80 %) |
(20%~80 %) | |
| Einfügedämpfungsabweichung | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Umwelt Mechanische Vibration |
Betriebstemperatur | -40~85°C | Kabelbetriebstemperaturbereich |
| Thermischer Schock | Elektrische Leistung erfüllt die Spezifikationsanforderung |
EIA-364-32D. Methode A. TC-1. -55 10 85C,100 Zyklen, 15 Min., Verweilzeiten |
|
| Zyklische Temperatur & Luftfeuchtigkeit | Elektrische Leistung erfüllt die Spezifikationsanforderung |
EIA-364-31 Methode III,Test Cond A |
|
| Salzsprühtest | 48 Stunden Salzsprühen, danach ist die Gehäusekorrosionsfläche kleiner als 5% EIA-364-26 |
Temperaturlebensdauer | |
| Leistung erfüllt die Spezifikationsanforderung | SFF-8432 Rev 5.0 |
Hitze 85C bei 85% RH für 500 Stunden Mechanisch |
|
|
Eigenschaften Mechanische Vibration |
Leistung erfüllt die Spezifikationsanforderung | SFF-8432 Rev 5.0 | Kabelsteckerrückhaltung im Käfig |
| 90N Min. | Klemme und Schock gemäß EIA-364-27B, TC-G, 3 Mal in 6 Richtungen, 100g, 6ms | Kabelrückhaltung im Stecker | |
| 90N Min. | Klemme und Schock gemäß EIA-364-27B, TC-G, 3 Mal in 6 Richtungen, 100g, 6ms | Mechanischer Schock | |
| Leistung erfüllt die Spezifikationsanforderung | SFF-8432 Rev 5.0 | Kabelstecker-Extraktion | |
| 18N(Max.) | SFF-8432 Rev 5.0 | Kabelstecker-Extraktion | |
| 12,5N(Max.) | EIA-364-09; führen Sie Steckerzyklen durch. Steck- und Buchsenpaarungsrate: | Haltbarkeit | |
| 50 Mal. Keine Anzeichen von physischen Schäden | 250 Mal/Stunde | Bestellinformationen |
Teilenummer
| Datenrate | Kabellänge | Drahtstärke | Anschluss | Temperaturbereich | 10G-DAC-3M |
| Bis zu 10,5 Gbit/s | 15m | 30AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
| Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
| Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
| Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
| Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
| Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
| Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ | Produkt Show |
Verpackung und Versand
Willkommen, uns eine Anfrage zu senden! 7/24 Stunden online!
|
|
