| Mindestbestellmenge: | 1 Stück |
| Standardverpackung: | 1-teiliges Kabel wird in 1 Kasten verpackt, |
| Lieferfrist: | 2~3 Tage |
| Zahlungsmethode: | T/T, Western Union, L/C |
| Lieferkapazität: | 100,000 Stück pro Monat |

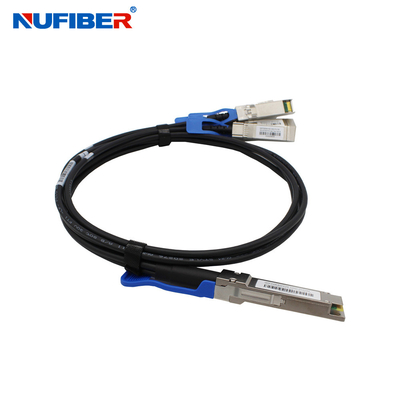

Hochgeschwindigkeit 100 Gbit/s QSFP28 bis 4xSFP28 Passiv-Direktanschluss Kupferkabel 1M
Beschreibung
Die QSFP28-Passiv-Kupferkabelanlage verfügt über acht differenzielle Kupferpaare, die vier Datenübertragungskanäle mit Geschwindigkeiten von bis zu 28 Gbps pro Kanal bereitstellen und 100G Ethernet erfüllen.Anforderungen an 25G Ethernet und InfiniBand-Verbesserte Datenrate (EDR).Verfügbar in einer breiten Palette von Drahtmessungen - von 26AWG bis 30AWG - verfügt dieses 100G Kupferkabelbaugrupp über einen geringen Einsetzverlust und ein geringes Kreuzgespräch.
Es ist für Anwendungen in Rechenzentren, Netzwerken und Telekommunikationsmärkten konzipiert, die eine schnelle, zuverlässige Kabelmontage erfordern.Diese nächste Generation von Produkten teilt die gleiche Kopplungsoberfläche mit dem QSFP+-Formfaktor.QSFP28 kann mit aktuellen 10G- und 14G-Anwendungen mit einer erheblichen Signalintegritätsmarge verwendet werden.
Wesentliche Merkmale
Kompatibel mit IEEE 802.3bj, IEEE 802.3by und InfiniBand EDR
Unterstützt aggregierte Datenraten von 100 Gbps
Optimierte Konstruktion zur Minimierung von Einsatzverlusten und Cross Talk
Rückwärtskompatibel mit vorhandenen QSFP+-Anschlüssen und Käfigen
Schiebeverriegelung mit Zug-zu-Lösen-Konstruktion
26AWG bis 30AWG Kabel
Gerade und ausbrechende Baukonfigurationen verfügbar
Individuell angepasste Kabel-Zweige-Endungen begrenzen die EMI-Strahlung
Anpassbares EEPROM-Mapping für die Kabelsignatur
RoHS-konform
Anwendung
Schalter, Server und Router
Netzwerke für Rechenzentren
LNetzwerke für Lagerflächen
Hochleistungsrechner
(') Telekommunikations- und drahtlose Infrastruktur
lMedizinische Diagnostik und Vernetzung
lPrüf- und Messgeräte
Technischer Parameter
| Parameter | Symbol | Min. | Typisch | Maximal | Einheit | Anmerkung |
| Differenzimpedanz | TDR | 90 | 100 | 110 | Ώ | |
| Einsetzungsverlust | SDD21 | 8 | 22.48 | dB | bei 12,8906 GHz | |
| Differenzielle Ertragsverluste |
SDD11 SDD22 |
12.45 | Siehe 1 | dB | bei 0,05 bis 4,1 GHz | |
| 3.12 | Siehe 2 | dB | bei 4,1 bis 19 GHz | |||
| Verluste bei der Rückgabe von Ausgabe in allgemeinem Modus zu Ausgabe in allgemeinem Modus |
SCC11 SCC22 |
2 | dB | bei 0,2 bis 19 GHz | ||
|
Differential zum gemeinsamen Modus Rückkehrverlust |
SCD11 SCD22 |
12 | Siehe 3 | dB | bei 0,01 bis 12,89 GHz | |
| 10.58 | Siehe 4 | bei 12,89 bis 19 GHz | ||||
|
Differential zum allgemeinen Modus Umwandlungsverlust |
SCD21-IL | 10 | dB | bei 0,01 bis 12,89 GHz | ||
| Siehe 5 | bei 12,89 bis 15,7 GHz | |||||
| 6.3 | bei 15,7 bis 19 GHz | |||||
| Kanalbetriebsmarge | Die Kommission | 3 | dB | |||
|
Anmerkungen:
|
||||||
Mechanische Abmessungen
Produktschau
|
|
