| Mindestbestellmenge: | 1-teilig |
| Standardverpackung: | 1-teiliges Kabel wird in 1 Kasten verpackt, |
| Lieferfrist: | 2~3 Tage |
| Zahlungsmethode: | T/T, Western Union, L/C |
| Lieferkapazität: | 100.000 PC pro Monat |

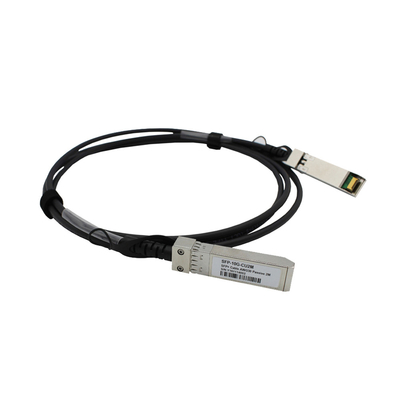

10G SFP+ DAC Cable Passive Direct Attach Kupfer direktes Befestigungs-Kabel Twinax-Kabel-1-7meters SFP
Beschreibung
Sind direkte Befestigungs-Kabel SFP+ mit den Spezifikationen SFF-8431, SFF-8432 und SFF-8472 konform. Verschiedene Wahlen des Drahtmessgeräts sind von 30 bis 24 AWG-Lehre mit verschiedenen Wahlen der Kabellänge verfügbar (bis 7m).
Hauptmerkmale
(1) konform mit SFF-8431, 8432 und 8472;
(2) bis zur 10.3125Gbps Datenrate pro Kanal;
(3) bis 7m Getriebe;
(4) Betriebstemperatur: 0~70℃;
(5) einzelne Stromversorgung 3.3V;
(6) RoHS konform.
Anwendung
Technischer Parameter
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Funktionierende Gehäusetemperatur | Standardtc | 0 | 25 | 70 | °C |
| Lagertemperatur | Ts | -40 | 85 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V |
| Verlustleistung | PD | 0,5 | W | ||
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 5 | 95 | % | |
| Datenrate | 10,5 | Gbps |
| Test-Art | Test-Einzelteil | Ziel | Hinweis |
| Elektrisch Eigenschaften | Differenzialer Modus RL (SDDII) | 0,014 Maßeinheiten: DB | SFF 8431 |
| GleichtaktRückflussdämpfung (SCCII) | 0.012.5Where Maßeinheiten: DB | SFF 8431 | |
| ALS NÄCHSTES | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Kabel Widerstand | 100+/-100hm Anstiegszeit von 30 ps (20% - 80%) | (20%~ 80%) | |
| Einfügungsdämpfungs-Abweichung | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Umweltsmäßig Eigenschaften | Betriebstemperatur | -40~85°C | Kabel, das temp.range laufen lässt |
| Wärmestoß | Elektrische Leistung treffen Spezifikationsanforderung | EIA-364-32D. Methode A. TC-1. -55 10 85C, 100 Zyklen, Minute 15, bleibt | |
| Zyklischer Temp. U. Feuchtigkeit | Elektrische Leistung treffen Spezifikationsanforderung | EIA-364-31 Methode III, Test Cond A | |
| Salznebel | 48 Stunden Salzsprühnebelung nach Oberteil ätzender Bereich weniger als 5% | EIA-364-26 | |
| Temperatur-Leben | Leistung erfüllt die Spezifikationsbedingung | EIA-364-17B mit relativer Feuchtigkeit, Feuchtigkeit erhitzen Sie 85C bei 85% relativer Feuchtigkeit 500 Stunden lang | |
| Mechanisch Eigenschaften | MechanicaI-Erschütterung | Leistung erfüllt die Spezifikationsbedingung | EIA-364-28E.11 TC-VII, Test Cond. D 15minutes in X, Y, z-Achse. |
| Kabel-Stecker-Zurückhalten im Käfig | 90N Min. | Kein Funktionsschaden, zum des Steckers unter 90N zu verkabeln. Pro Rev SFF-8432 5,0 EIA-455-6B | |
| Kabel-Zurückhalten im Stecker | 90N Min. | Klammer und Schock pro EIA-364-27B, TC-G, 3times in 6directions, 100g, 6ms | |
| Mechanischer Schock | Leistung erfüllt die Spezifikationsbedingung | SFF-8432 Rev 5,0 | |
| Kabelstecker Einfügung | 18N (Maximum) | SFF-8432 Rev 5,0 | |
| Kabelsteckerextraktion | 12.5N (Maximum) | EIA-364-09; führen Sie Steckerzyklen verstopfen und Behälterkameradrate durch: | |
| Haltbarkeit | Zeit 50. Kein Beweis des körperlichen Schadens | 250times/hour |
Einrichtungs-Informationen
| Teilnummer | Datenrate | Kabellänge | Draht-Messgerät | Verbindungsstück | Temp. Strecke |
| 10G-DAC-1M | Bis 10,5 Gbps | 1m | 30AWG | Passives Kupfer | 0-70℃ |
| 10G-DAC-3M | Bis 10,5 Gbps | 3m | 30AWG | Passives Kupfer | 0-70℃ |
| 10G-DAC-5M | Bis 10,5 Gbps | 5m | 24AWG | Passives Kupfer | 0-70℃ |
| 10G-DAC-7M | Bis 10,5 Gbps | 7m | 24AWG | Passives Kupfer | 0-70℃ |
Produkt-Show
Verschiffen u. Verpacken
FAQ
Q: Sind Sie ein Hersteller oder eine Handelsgesellschaft?
: Wir sind Berufshersteller des Direct Befestigungs-Kabels und erbringen one-stop Soem- u. ODM-Dienstleistung allen Partnern auf der ganzen Erde.
Q: Sind Ihre Produkte in Übereinstimmung mit unseren Standards?
: Ja können unsere Produkte die Prüfung führen, wie Sie fordern, z.B.: CER, RoHS, ISO9001.
Q: Wie steuern Sie die Qualität?
: Wir haben perfektes QC-System (IQC, IPQC-, FQC-, OQC-Team), Berufsproduktingenieure und ununterbrochenes Verbesserungssystem.
Q: Was ist die Produktgarantie?
: Wir bieten 12 Monate Garantie an.
|
|
