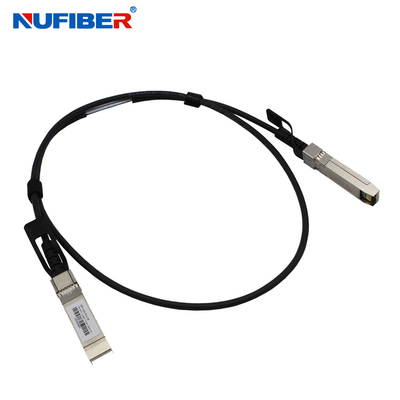

2 m Cisco-kompatibles 10-g-SFP+-Kupfer-Twinax-Kabel DAC Passive Direct Attach
Produktdetails:
Herkunftsort: | China |
Markenname: | NuFiber |
Zertifizierung: | CE, RoHS |
Modellnummer: | SFP-10G-CUXM |
Zahlung und Versand AGB:
Min Bestellmenge: | 1-teilig |
---|---|
Verpackung Informationen: | 1-teiliges Kabel wird in 1 Kasten verpackt, |
Lieferzeit: | 2~3 Tage |
Zahlungsbedingungen: | T/T, Western Union, L/C |
Versorgungsmaterial-Fähigkeit: | 100.000 PC pro Monat |
Detailinformationen |
|||
Datenrate: | 10Gb/s | Verbindungsstück-Art: | SFP+ zu SFP+ |
---|---|---|---|
Länge: | 1m/3m/5m/7m/10m/15m | Material: | Kupfernes Kabel |
Anwendung: | Netz FTTH FTTB FTTX | Draht AWG-Lehre: | AWG-Lehre 30 als Nichterfüllung |
Stromversorgung: | 3.3V | Arbeit Temp.: | 0~70℃ |
Hersteller: | ja | Garantie: | 3 Jahre |
Markieren: | 2 m Kupfer-Twinax-Kabel,Direct Attach Kupfer-Twinax-Kabel,Twinax Direct Attach-Kabel |
Produkt-Beschreibung
Hochgeschwindigkeits-10-Gbit/s-SFP+-Direktanschluss-Kupfer-DAC-Kabel 1–15 m angepasst
Beschreibung
Das Hochgeschwindigkeits-SFP+-Direct-Attach-Kabel (DAC) von Nufiber bietet eine hohe Leistung in 10-Gigabit-Ethernet (10-GbE)-Netzwerkanwendungen und verwendet einen verbesserten SFP+-Anschluss, um 10-Gbit/s-Daten über einen gepaarten Sender und Empfänger über ein dünnes Twinax-Kabel zu senden.Sie entsprechen den elektrischen Standards SFF-8431, SFF-8083 und den mechanischen Standards SFF-8432, EEPROM-Standard SFF-8472.
Hauptmerkmale
- Unterstützung für Multi-Gigabit-Datenraten bis zu 10,5 Gbit/s
- Datenraten abwärtskompatibel bis 1 Gbit/s
- Hot-Plug-fähiger SFP 20PIN-Footprint
- E/A-Steckverbinder für Hochgeschwindigkeits-Differenzsignalanwendungen
- Verbesserter Pluggable Form Factor (IPF)-konform für verbesserte EMI/EMV-Leistung
- Kompatibel mit branchenüblichen SFP-Käfigen + Switches
- EEPROM-Signatur kann angepasst werden.
- Geringer Stromverbrauch < 0,5 W
- Temperaturbereich: 0~ 70 °C
- RoHS-6-konform
Anwendung
- 10G-Ethernet
- InfiniBand, Fibre Channel 4G/8G/10G
- Sonet Multiplattform-Unterstützung
- Hochleistungs-Computing-Cluster
- High-End-Server
- Metro-Netzwerk-Switch/Cross Connect
Technische Parameter
Parameter | Symbol | Mindest | Typisch | max | Einheit |
Temperatur des Betriebsgehäuses | Standard-TC | 0 | 25 | 70 | °C |
Lagertemperatur | Ts | -40 | 85 | °C | |
Versorgungsspannung | Vcc | 3.13 | 3.3 | 3.47 | v |
Energieverschwendung | PD | 0,5 | W | ||
Relative Luftfeuchtigkeit | RH | 5 | 95 | % | |
Datenrate | 10.5 | Gbit/s |
Testtyp | Testgegenstand | Ziel | Bezug |
Elektrisch Eigenschaften |
Differentialmodus RL (SDDII) | 0,01<f<4,1;< -12+2*QUADRAT(f) 4. 1<f<11.1 ;<-6,3+13*log10(f/5,5) Wobei f in GHz ist Maßeinheiten: dB |
SFF 8431 |
Gleichtakt-Rückflussdämpfung (SCCII) |
0,01<f<2,5;<-7+1,6(w) 2,5<f<11,1;<-3 Wobei f in GHz ist Maßeinheiten: dB |
SFF 8431 | |
NÄCHSTE | <-26 dB von 1 MHz bis 11 GHz | / | |
Kabelkonfektion Impedanz | 100+/-100hm Anstiegszeit von 30 ps (20 % - 80 %) |
(20%~80 %) | |
Einfügedämpfungsabweichung | -1dB≤ILD≤1dB 300 kHz ≤ f ≤ 6 GHz |
/ | |
Umwelt Eigenschaften |
Betriebstemperatur | -40~85 °C | Betriebstemperaturbereich Kabel |
Thermischer Schock | Elektrische Leistung erfüllen die Spezifikationsanforderung |
UVP-364-32D.Methode A. TC-1.-55 10 85C,100 Zyklen, 15 min, verweilt |
|
Zyklische Temp.& Feuchtigkeit | Elektrische Leistung erfüllen die Spezifikationsanforderung |
EIA-364-31 Methode III, Test Kond. A |
|
Salz Spray | 48 Stunden Salzsprühen nach der Schale korrosive Fläche weniger als 5 % |
UVP-364-26 | |
Temperaturlebensdauer | Die Leistung entspricht der Spezifikationsanforderung | EIA-364-17B mit RH, feucht Erhitze 85°C bei 85% RH für 500 Stunden |
|
Mechanisch Eigenschaften |
Mechanische Vibration | Die Leistung entspricht der Spezifikationsanforderung | EIA-364-28E.11 TC-VII, TestbedingungD 15 Minuten in X-, Y-, Z-Achse. |
Kabelsteckerhalterung im Käfig | 90 N min. | Keine Funktionsbeschädigung am Kabelstecker unter 90N.Gemäß SFF-8432 Rev. 5.0 EIA-455-6B | |
Kabelhalterung im Stecker | 90 N min. | Klemme und Schock gemäß EIA-364-27B, TC-G, 3-mal in 6 Richtungen, 100 g, 6 ms | |
Mechanischer Schock | Die Leistung entspricht der Spezifikationsanforderung | SFF-8432 Rev. 5.0 | |
Kabelstecker einfügen | 18 N (max.) | SFF-8432 Rev. 5.0 | |
Herausziehen des Kabelsteckers | 12,5 N (max.) | UVP-364-09;Steckzyklen durchführen Steckrate von Stecker und Buchse: | |
Haltbarkeit | 50 Zeit.Keine Hinweise auf physische Schäden | 250mal/Stunde |
Bestellinformationen
Artikelnummer | Datenrate | Kabellänge | Drahtstärke | Verbinder | Temp.Bereich |
10G-DAC-3M | Bis zu 10,5 Gbit/s | 3m | 30AWG | Aktives Kupfer | 0-70℃ |
10G-DAC-5M | Bis zu 10,5 Gbit/s | 5m | 24AWG | Aktives Kupfer | 0-70℃ |
10G-DAC-7M | Bis zu 10,5 Gbit/s | 7m | 24AWG | Aktives Kupfer | 0-70℃ |
10G-DAC-9M | Bis zu 10,5 Gbit/s | 9m | 24AWG | Aktives Kupfer | 0-70℃ |
10G-DAC-10M | Bis zu 10,5 Gbit/s | 10m | 24AWG | Aktives Kupfer | 0-70℃ |
10G-DAC-12M | Bis zu 10,5 Gbit/s | 12m | 24AWG | Aktives Kupfer | 0-70℃ |
10G-DAC-15M | Bis zu 10,5 Gbit/s | 15m | 24AWG | Aktives Kupfer | 0-70℃ |
Produkt Show
Verpackung und Versand
