Hochgeschwindigkeits-Befestigungs-Kupferkabel passives 10G-DAC-1M 10Gb/s SFP+ direktes
Beschreibung
Nufibers stellt Hochgeschwindigkeits-direktes Befestigungs-Kabel SFP+ (DAC) Hochleistung in 10 Netzanwendungen Gigabit Ethernets (10GbE), unter Verwendung eines erhöhten SFP+-Verbindungsstücks zur Verfügung, um Daten 10Gbps durch eine zusammengepaßte Übermittler und Empfänger über einem dünnen twinax Kabel zu senden. Sie sind mit elektrischen Standards SFF-8431, SFF-8083 und mechanisches Standard-SFF-8432, EEPROM Standard-SFF-8472 konform.
Hauptmerkmale
Anwendung
Technischer Parameter
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Funktionierende Gehäusetemperatur | Standardtc | 0 | 25 | 70 | °C |
| Lagertemperatur | Ts | -40 | 85 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V |
| Verlustleistung | PD | 0,5 | W | ||
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 5 | 95 | % | |
| Datenrate | 10,5 | Gbps |
| Test-Art | Test-Einzelteil | Ziel | Hinweis |
| Elektrisch Eigenschaften | Differenzialer Modus RL (SDDII) | 0,014 Maßeinheiten: DB | SFF 8431 |
| GleichtaktRückflussdämpfung (SCCII) | 0.012.5Where Maßeinheiten: DB | SFF 8431 | |
| ALS NÄCHSTES | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Kabel Widerstand | 100+/-100hm Anstiegszeit von 30 ps (20% - 80%) | (20%~ 80%) | |
| Einfügungsdämpfungs-Abweichung | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Umweltsmäßig Eigenschaften | Betriebstemperatur | -40~85°C | Kabel, das temp.range laufen lässt |
| Wärmestoß | Elektrische Leistung treffen Spezifikationsanforderung | EIA-364-32D. Methode A. TC-1. -55 10 85C, 100 Zyklen, Minute 15, bleibt | |
| Zyklischer Temp. U. Feuchtigkeit | Elektrische Leistung treffen Spezifikationsanforderung | EIA-364-31 Methode III, Test Cond A | |
| Salznebel | 48 Stunden Salzsprühnebelung nach Oberteil ätzender Bereich weniger als 5% | EIA-364-26 | |
| Temperatur-Leben | Leistung erfüllt die Spezifikationsbedingung | EIA-364-17B mit relativer Feuchtigkeit, Feuchtigkeit erhitzen Sie 85C bei 85% relativer Feuchtigkeit 500 Stunden lang | |
| Mechanisch Eigenschaften | MechanicaI-Erschütterung | Leistung erfüllt die Spezifikationsbedingung | EIA-364-28E.11 TC-VII, Test Cond. D 15minutes in X, Y, z-Achse. |
| Kabel-Stecker-Zurückhalten im Käfig | 90N Min. | Kein Funktionsschaden, zum des Steckers unter 90N zu verkabeln. Pro Rev SFF-8432 5,0 EIA-455-6B | |
| Kabel-Zurückhalten im Stecker | 90N Min. | Klammer und Schock pro EIA-364-27B, TC-G, 3times in 6directions, 100g, 6ms | |
| Mechanischer Schock | Leistung erfüllt die Spezifikationsbedingung | SFF-8432 Rev 5,0 | |
| Kabelstecker Einfügung | 18N (Maximum) | SFF-8432 Rev 5,0 | |
| Kabelsteckerextraktion | 12.5N (Maximum) | EIA-364-09; führen Sie Steckerzyklen verstopfen und Behälterkameradrate durch: | |
| Haltbarkeit | Zeit 50. Kein Beweis des körperlichen Schadens | 250times/hour |
Einrichtungs-Informationen
| Teilnummer | Datenrate | Kabellänge | Draht-Messgerät | Verbindungsstück | Temp. Strecke |
| 10G-DAC-3M | Bis 10,5 Gbps | 3m | 30AWG | Aktives Kupfer | 0-70℃ |
| 10G-DAC-5M | Bis 10,5 Gbps | 5m | 24AWG | Aktives Kupfer | 0-70℃ |
| 10G-DAC-7M | Bis 10,5 Gbps | 7m | 24AWG | Aktives Kupfer | 0-70℃ |
| 10G-DAC-9M | Bis 10,5 Gbps | 9m | 24AWG | Aktives Kupfer | 0-70℃ |
| 10G-DAC-10M | Bis 10,5 Gbps | 10m | 24AWG | Aktives Kupfer | 0-70℃ |
| 10G-DAC-12M | Bis 10,5 Gbps | 12m | 24AWG | Aktives Kupfer | 0-70℃ |
| 10G-DAC-15M | Bis 10,5 Gbps | 15m | 24AWG | Aktives Kupfer | 0-70℃ |

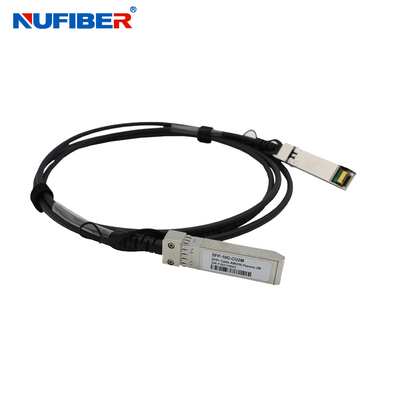

Produkt-Show
|
|
