| Mindestbestellmenge: | 1 Stück |
| Price: | USD 25~35 per piece |
| Standardverpackung: | 10pcs/Plastiktüte, 500pcs/Karton |
| Lieferfrist: | Innerhalb von 1-3 Werktagen |
| Zahlungsmethode: | L/C, T/T, Kreditkarte |
| Lieferkapazität: | 10.000 Stück pro Monat |

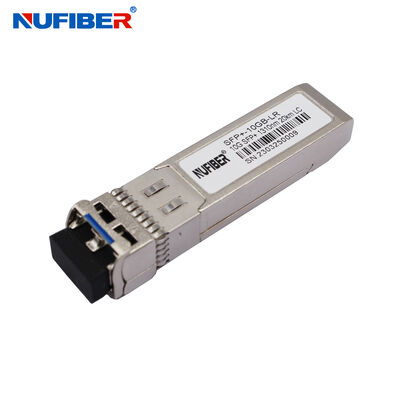

SFP+ 10GB 10km SFP-10G-LR 1310nm SFP-Transceiver-Modul LC Glasfaser-Transceiver-Modul kompatibel mit Huawei Cisco
Merkmale
Anwendungen
10GBASE-LR/LW Ethernet
SONET OC-192 / SDH
10G Fibre Channel
Beschreibung
NuFiber's SFP+-10GB-LR ist ein sehr kompaktes 10Gb/s optisches Transceiver-Modul für serielle optische Kommunikationsanwendungen bei 10Gb/s. Das SFP+-10GB-LR wandelt einen seriellen elektrischen Datenstrom von 10Gb/s in ein optisches Ausgangssignal von 10Gb/s und ein optisches Eingangssignal von 10Gb/s in serielle elektrische Datenströme von 10Gb/s um. Die schnelle elektrische Schnittstelle mit 10Gb/s ist vollständig konform mit der SFI-Spezifikation.
Der Hochleistungs-DFB-Sender mit 1310 nm und der hochempfindliche PIN-Empfänger bieten überlegene Leistung für Ethernet-Anwendungen bei Verbindungen bis zu 10 km.
Das SFP+-Modul ist konform mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-LR. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle gemäß SFF-8472 verfügbar.
Der vollständig SFP-konforme Formfaktor bietet Hot-Pluggability, einfache Upgrades von optischen Ports und geringe EMI-Emissionen.
Optische Parameter
| Parameter | Symbol | Min. | Typisch | Max. | Einheit | Hinweis |
| Senderteil: | ||||||
| Mittenwellenlänge | λt | 1290 | 1310 | 1330 | nm | |
| Spektrale Breite | Δλ | 1 | nm | |||
| Durchschnittliche optische Leistung | Pavg | -8,2 | 0,5 | dBm | 1 | |
| Optische Leistung OMA | Poma | -5,2 | dBm | |||
| Laser-Aus-Leistung | Poff | -30 | dBm | |||
| Extinktionsverhältnis | ER | 3,5 | dB | 7 | ||
| Extinktionsverhältnis | ER | 6 | dB | 6 | ||
| Sender-Dispersions-Penalty | TDP | 3,2 | dB | 2 | ||
| Rauschleistung der relativen Intensität | Rin | -128 | dB/Hz | 3 | ||
| Toleranz der optischen Rückflussdämpfung | 20 | dB | ||||
| Empfängerteil: | ||||||
| Mittenwellenlänge | λr | 1260 | 1355 | nm | ||
| Empfängerempfindlichkeit | Sen | -14,5 | dBm | 4,7 | ||
| Empfängerempfindlichkeit | Sen | -14,5 | dBm | 4,6 | ||
| Gestresste Empfindlichkeit (OMA) | SenST | -10,3 | dBm | 4 | ||
| LOS-Assert | LOSA | -25 | - | dBm | ||
| LOS-Dessert | LOSD | -15 | dBm | |||
| LOS-Hysterese | LOSH | 0,5 | dB | |||
| Überlast | Sat | 0 | dBm | 5 | ||
| Empfänger-Reflexion | Rrx | -12 | dB | |||
Bestellinformationen
| Dual-Fiber-SFPTransceiver | |
| Teilenummer | Produktbeschreibung |
| 155Mbit/s SFPTransceiver | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1,25 Gbit/s SFPTransceiver | |
| GE-SX-MM850 | 1,25 Gbit/s, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 Gbit/s, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbit/s, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbit/s, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbit/s, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbit/s, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbit/s, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbit/s SFPTransceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multimode Dual Fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multimode Dual Fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Singlemode Dual Fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ ER Singlemode Dual Fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ ER Singlemode Dual Fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ ZR Singlemode Dual Fiber LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFPTransceiver | |
| XFP-10G-SR | 10G XFP SR Multimode Dual Fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Singlemode Dual Fiber LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR Singlemode Dual Fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Singlemode Dual Fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Singlemode Dual Fiber LC 1550nm 80km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP 100km |
Produkte im Überblick
Fabrikübersicht
|
|
