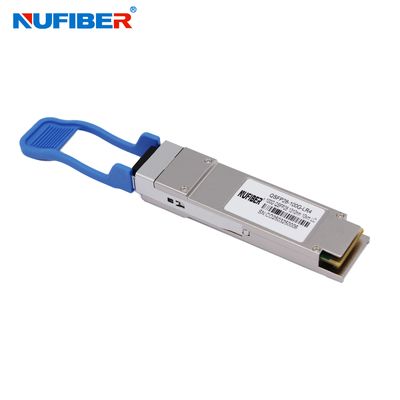

Duplex 10km 100G QSFP28 Transceiver kompatibel mit Cisco Huawei H3C
100 Gbit/s 10 km QSFP28 Transceiver Duplex SM 1310 nm LR4 kompatibel mit Cisco/Huawei/H3C
(QSFP28-100G-LR4)
100 Gbit/s 20 km QSFP28 Transceiver
Hot Pluggable, Duplex LC-Anschluss, Singlemode
1270 nm, 1290 nm, 1310 nm und 1330 nm
Der QSFP28-100G-LR4 ist ein Transceiver-Modul, das für optische 20-km-Kommunikationsanwendungen entwickelt wurde. Das Design entspricht dem 100GbASE-LR4 des IEEE 802.3-2012 Clause 88 Standards IEEE 802.3bm CAUI-4 Chip-to-Module Electrical Standard ITU-T G.959.1-2012-02 Standard. Das Modul wandelt 4 Eingangskanäle (ch) mit 25,78 Gbit/s bis 27,95 Gbit/s elektrische Daten in optische 4-Lane-Signale um und multiplexiert diese in einen einzigen Kanal für 100 Gbit/s optische Übertragung. Umgekehrt demultiplexiert das Modul auf der Empfängerseite einen 100 Gbit/s-Eingang optisch in 4-Lane-Signale und wandelt diese in elektrische 4-Lane-Ausgangsdaten um.
Die zentralen Wellenlängen der 4 Lanes betragen 1270 nm, 1290 nm, 1310 nm und 1330 nm. Es enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 38-poligen Anschluss für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Singlemode-Faser (SMF) verwendet werden.
Merkmale
Anwendungen
Optische Parameter
| Parameter | Symbol | Min | Typ | Max | Einheit | Hinweis | |
| Datenrate pro Kanal | - | 25,78125 | Gbit/s | ||||
| Stromverbrauch | - | 2,5 | 3,5 | W | |||
| Versorgungsstrom | Icc | 0,75 | 1,0 | A | |||
| Steuerung I/O-Spannung-Hoch | VIH | 2,0 | Vcc | V | |||
| Steuerung I/O-Spannung-Niedrig | VIL | 0 | 0,7 | V | |||
| Inter-Channel-Skew | TSK | 150 | Ps | ||||
| RESETL-Dauer | 10 | Us | |||||
| RESETL-De-Assert-Zeit | 100 | ms | |||||
| Einschaltzeit | 100 | ms | |||||
| Sender | |||||||
| Single-Ended-Ausgangsspannungstoleranz | 0,3 | 4 | V | 1 | |||
| Gleichtaktspannungstoleranz | 15 | mV | |||||
| Sende-Eingangs-Diff-Spannung | VI | 120 | 1200 | mV | |||
| Sende-Eingangs-Diff-Impedanz | ZIN | 80 | 100 | 120 | |||
| Datenabhängiges Eingangsjitter | DDJ | 0,1 | UI | ||||
| Dateneingangs-Gesamtjitter | TJ | 0,28 | UI | ||||
| Empfänger | |||||||
| Single-Ended-Ausgangsspannungstoleranz | 0,3 | 4 | V | ||||
| Rx-Ausgangs-Diff-Spannung | Vo | 600 | 800 | mV | |||
| Rx-Ausgangs-Anstiegs- und -Abfallspannung | Tr/Tf | 35 | ps | 1 | |||
| Gesamtjitter | TJ | 0,7 | UI | ||||
| Deterministisches Jitter | DJ | 0,42 | UI | ||||
Bestellinformationen
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Gbp | 850 nm | MMF | MTP/MPO | 100 m | VCSEL 850 nm |
| QSFP28-100G-LR4 | 103,1 Gbp | 1310 nm | SMF | LC-Duplex | 10 km | DML 1310 nm |
| QSFP28-100G-ER4 | 103,1 Gbit/s | 1310 nm | SMF | LC-Duplex | 25 km-40 km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Gbp | 1310 nm | SMF | MTP/MPO | 500 m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Gbp | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | LC-Duplex | 2 km | DML CWDM |
| 1271~1331 nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | LC-Duplex | 10 km | DML CWDM |
| 1271~1331 nm | ||||||
