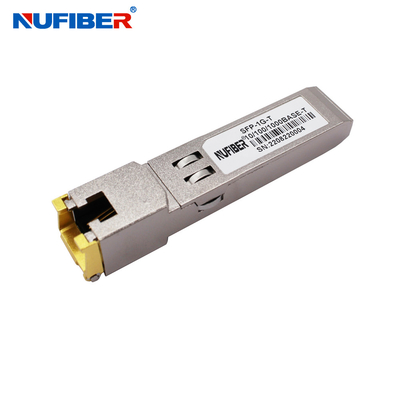

Des GLC-T Gigabit-RJ45 Transceiver 100m Ethernet-Modul-10/100/1000M Copper UTP
Produktdetails:
Herkunftsort: | China |
Markenname: | NUFIBER |
Zertifizierung: | CE FCC Rohs |
Modellnummer: | SFP-GE-T |
Zahlung und Versand AGB:
Min Bestellmenge: | 1-teilig |
---|---|
Verpackung Informationen: | 10pcs/plastic Tasche, 500pcs/carton |
Lieferzeit: | Innerhalb 1-3 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Western Union, Kreditkarte |
Versorgungsmaterial-Fähigkeit: | 10.000 Stück pro Monat |
Detailinformationen |
|||
Datenrate: | 1,25 Gbit/s | Abstand: | 100m |
---|---|---|---|
Verbindungsstück: | RJ45 | DDM: | Unterstützung |
Stromversorgung: | 3.3V | Betriebstemperatur: | 0~70℃ |
Kompatibilität: | Cisco, HP, Huawei, Finisar… | Hersteller: | Ja |
Markieren: | Kupfer 1.25Gb/s UTP-Transceiver,Kupferner UTP-Transceiver 100m,Kupfer Rj45 UTP-Transceiver |
Produkt-Beschreibung
Des GLC-T Gigabit-RJ45 Transceiver 100m Ethernet-Modul-10/100/1000M Copper UTP
Beschreibung
Kupfer GLC-T10/100/1000 SFP-Transceiver ist Hochleistung, das kosteneffektive Modul, das mit Gigabit Ethernet konform sind und die Standards 10/100/1000BASE-T, die so in IEEE 802. 3-2002 und in IEEE 802.3ab spezifiziert werden, die Unterstützungs10/100/1000Mbps Datenrate bis 100 Meter über Kabel der Kategorie 5 des unshielded twisted pair erreichen. Das GLC-T10/100/1000 stützt voll- Duplexdatenverbindungen 10/100/1000 Mbps mit 5 waagerecht ausgerichteten Signalen der Impuls-Amplitudenmodulation (PAM). Alle vier Paare im Kabel werden mit Symbolrate an 250Mbps auf jedem Paar verwendet. Das GLC-T10/100/1000 versieht Standardserien-Identifikations-Informationen, die mit SFP MSA konform sind, das mit Adresse von A0h über das 2-drahtige Serien-Protokoll CMOS EEPROM erreicht werden kann. Körperliche IC kann über 2-drahtigen Serienbus an der Adresse ACh auch erreicht werden.
Eigenschaften
- Bis zu den bidirektionalen Datenverbindungen 1.25Gb/s
- Heiß-steckbarer SFP-Abdruck
- Ausgedehnte Gehäusetemperaturstrecke (- 40°C bis +85°C)
- Völlig metallische Einschließung für niedrige EMS
- Ableitung der geringen Energie
- Kompakte Versammlung des Verbindungsstücks RJ-45
- Ausführliche Produktinformation in EEPROM
- einzelne Stromversorgung +3.3V
- Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
- 10/100/1000 BASE-T Operation in den Wirtssystemen mit SGMII-Schnittstelle
- Konform mit SFP MSA
- Konform mit IEEE Geschlechtskrankheit 802.3TM-2002
- Konform mit Teil 15, Klasse B FCC 47 CFR
- Konforme Produkte RoHS
Anwendungen
- Gigabit Ethernet 1,25 über Kabel der Katze 5
- Schalter/Router zu schalten/Router-Verbindung
- Hochgeschwindigkeits-Input/Output für Datei trennt
Optische Parameter
Parameter | Symbol | Min. | Typisch | Maximum. | Einheiten | Anmerkungen/Bedingungen |
Versorgung gegenwärtig | Ist | 320 | 375 | MA | maximale Energie 1.2W über vollständiger Auswahl der Spannung und der Temperatur. Sehen Sie Vorsichtanmerkung unten | |
Eingangsspannung | Vcc | 3,13 | 3,3 | 3,47 | V | Bezogen zu Boden |
Überspannung | Isurge | 30 | MA | Heißer Stecker über Strom der ausgeglichenen Lage. Sehen Sie Vorsichtanmerkung |
Parameter | Symbol | Min. | Maximum. | Einheiten | Anmerkungen/Bedingungen |
SFP-Ertrag TIEF | Vol. | 0 | 0,5 | V | 4.7k zu 10k ziehen zum host_Vcc hoch. |
SFP-Ertrag HOCH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k zu 10k ziehen zum host_Vcc hoch. |
SFP gab NIEDRIG ein | VIL | 0 | 0,8 | V | 4.7k zu 10k ziehen bis Vcc hoch. |
SFP-Input HOCH | 2 | Vcc + 0,3 V | V | 4.7k zu 10k ziehen bis Vcc hoch. |
Getriebe Linie-SFP | ||||||
Parameter | Symbol | Min. | Typisch | Maximum. | Einheiten | Anmerkungen/Bedingungen |
Zeilenfrequenz | Florida | 125 | MHZ | 5-Schichten- Kodierung, pro IEEE 802,3 | ||
Tx-Ausgangsimpedanz | Zout, TX | 100 | Ohm | Differenzial | ||
Rx-Eingangsimpedanz | Zin, RX | 100 | Ohm | Differenzial |
