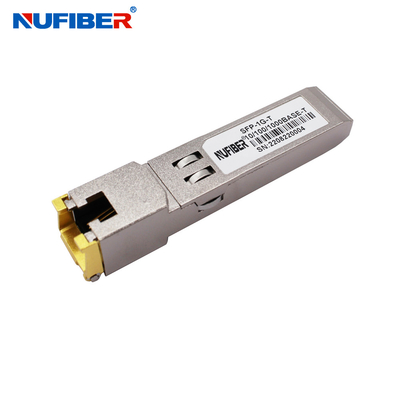

10/100/1000Mbps Kupfer RJ45 UTP Cat5-Kabel Modul 100m
Produktdetails:
| Herkunftsort: | China |
| Markenname: | NUFIBER |
| Zertifizierung: | CE FCC Rohs |
| Modellnummer: | SFP-GE-T |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Verpackung Informationen: | 10pcs/plastic Tasche, 500pcs/carton |
| Lieferzeit: | Innerhalb 1-3 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Kreditkarte |
| Versorgungsmaterial-Fähigkeit: | 10.000 PC pro Monat |
|
Detailinformationen |
|||
| Datenrate: | 1.25Gb/s | Abstand: | 100m |
|---|---|---|---|
| Verbindungsstück: | RJ45 | DDM: | Unterstützung |
| Stromversorgung: | 3.3V | Betriebstemperatur: | 0~70℃ |
| Vereinbarkeit: | Cisco, HP, Huawei, Finisar… | Hersteller: | - Ja, das ist es. |
Produkt-Beschreibung
10/100/1000Mbps Kupfer RJ45 UTP Cat5-Kabel Modul 100m
Beschreibung
Der 10/100/1000 Kupfer-SFP-Transceiver ist ein leistungsfähiges, kostengünstiges Modul, das mit den Gigabit-Ethernet- und 10/100/1000BASE-T-Standards gemäß IEEE 802.3-2002 und IEEE 802.3ab übereinstimmt.mit einer Datenrate von 10/100/1000Mbps bis zu 100 Metern über ein nicht abgeschirmtes Kabel der Kategorie 5 mit verdrehtem Paar.
Der GLC-T10/100/1000 unterstützt 10/100/1000 Mbps Full-Duplex-Datenverbindungen mit 5-stufigen Pulse Amplitude Modulation (PAM) Signalen.Alle vier Paare im Kabel werden mit einer Symbolrate von 250 Mbps auf jedem Paar verwendet.
Der GLC-T10/100/1000 liefert standardmäßige serielle ID-Informationen, die mit SFP MSA kompatibel sind und über das 2-draht-seriale CMOS EEPROM-Protokoll mit der Adresse A0h zugänglich sind.Der physische IC kann auch über den 2-draht-seriale Bus an der Adresse ACh zugegriffen werden.
Eigenschaften
- bis zu 1,25 Gb/s bidirektionale Datenverbindungen
- SFP-Fußabdruck mit Warmanschluss
- Erweiterter Temperaturbereich des Gehäuses (-40 °C bis +85 °C)
- Vollmetallgehäuse für niedrige EMI
- Niedrige Leistungsaufnahme
- Kompakte RJ-45-Anschlussbaugruppe
- Detaillierte Produktinformationen im EEPROM
- +3,3V Einzelstromversorgung
- Zugriff auf die physikalische Schicht IC über den Serienbus mit zwei Leitern
- 10/100/1000 BASE-T-Betrieb in Hostsystemen mit SGMII-Schnittstelle
- Einheitlich mit SFP MSA
- Einheitlich mit IEEE Std 802.3TM-2002
- Einheitlich mit FCC 47 CFR Teil 15, Klasse B
- RoHS-konforme Produkte
Anwendungen
- 1.25 Gigabit Ethernet über Cat 5-Kabel
- Schalter/Router auf Schalter/Router-Verbindung
- Hochgeschwindigkeits-E/A für Dateiserver
Optische Parameter
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| Versorgungsstrom | Ist | 320 | 375 | mA | 1.2W maximale Leistung über den gesamten Spannungs- und Temperaturbereich. | |
| Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | V | Verwiesen auf GND |
| Überspannungstrom | Ausbruch | 30 | mA | Heissstecker über Gleichstrom. Siehe Vorsicht |
| Parameter | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| SFP-Ausgang gering | VOL | 0 | 0.5 | V | 4.7k bis 10k Zug nach Host_Vcc. |
| SFP-Ausgabe HIGH | VOH | Host_Vcc -0 ist nicht verfügbar.5 | Host_Vcc + 03 | V | 4.7k bis 10k Zug nach Host_Vcc. |
| SFP-Eingang niedrig | VIL | 0 | 0.8 | V | 4.7 km bis 10 km Zug bis Vcc. |
| SFP-Eingabe hoch | 2 | Vcc + 0,3 V | V | 4.7 km bis 10 km Zug bis Vcc. |
| Übertragungsleitung-SFP | ||||||
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| Linienfrequenz | FL | 125 | MHz | 5-stufige Codierung nach IEEE 802.3 | ||
| Tx Ausgangsimpedanz | - Ich bin nicht derjenige. | 100 | Ohm. | Differential | ||
| Rx Eingangsimpedanz | Zin, das ist RX. | 100 | Ohm. | Differential | ||
