| Mindestbestellmenge: | 1-teilig |
| Standardverpackung: | 10 Stück/Plastikbeutel, 500 Stück/Karton |
| Lieferfrist: | Innerhalb 1-3 Arbeitstage |
| Zahlungsmethode: | L/C, T/T, Western Union, Kreditkarte |
| Lieferkapazität: | 10.000 PC pro Monat |

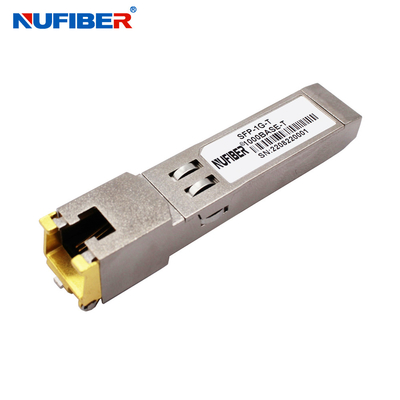

angepasst 10/100/1000BASE-T SFP Kupfer RJ-45 100m Transceiver Modul Kupfer SFP Transceiver
Der 10/100/1000 Kupfer-SFP-Transceiver ist ein leistungsfähiges, kostengünstiges Modul, das den in IEEE 802.3-2002 und IEEE 802.3ab spezifizierten Standards Gigabit Ethernet und 10/100/1000BASE-T entspricht.mit einer Datenrate von 10/100/1000Mbps bis zu 100 m über ein nicht abgeschirmtes Kabel der Kategorie 5 mit verdrehtem Paar.
Der GLC-T10/100/1000 unterstützt 10/100/1000 Mbps Full-Duplex-Datenverbindungen mit 5-stufigen Pulse Amplitude Modulation (PAM) Signalen.Alle vier Paare im Kabel werden mit einer Symbolrate von 250 Mbps auf jedem Paar verwendet.
Der GLC-T10/100/1000 liefert standardmäßige serielle ID-Informationen, die mit SFP MSA konform sind und über das 2-draht-seriale CMOS EEPROM-Protokoll mit der Adresse A0h zugänglich sind.Der physische IC kann auch über den 2-draht-seriale Bus an der Adresse ACh zugegriffen werden.
Eigenschaften
Anwendungen
Optische Parameter
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| Versorgungsstrom | Ist | 320 | 375 | mA | 1.2W maximale Leistung über den gesamten Spannungs- und Temperaturbereich. | |
| Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | V | Verwiesen auf GND |
| Überspannungstrom | Ausbruch | 30 | mA | Heissstecker über Gleichstrom. Siehe Vorsicht |
| Parameter | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| SFP-Ausgang gering | VOL | 0 | 0.5 | V | 4.7k bis 10k Zug nach Host_Vcc. |
| SFP-Ausgabe HIGH | VOH | Host_Vcc -0 ist nicht verfügbar.5 | Host_Vcc + 03 | V | 4.7k bis 10k Zug nach Host_Vcc. |
| SFP-Eingang niedrig | VIL | 0 | 0.8 | V | 4.7 km bis 10 km Zug bis Vcc. |
| SFP-Eingabe hoch | 2 | Vcc + 0,3 V | V | 4.7 km bis 10 km Zug bis Vcc. |
| Übertragungsleitung-SFP | ||||||
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| Linienfrequenz | FL | 125 | MHz | 5-stufige Codierung nach IEEE 802.3 | ||
| Tx Ausgangsimpedanz | - Ich bin nicht derjenige. | 100 | Ohm. | Differential | ||
| Rx Eingangsimpedanz | Zin, das ist RX. | 100 | Ohm. | Differential | ||
Produkte zeigen
Fabrik-Show
|
|
