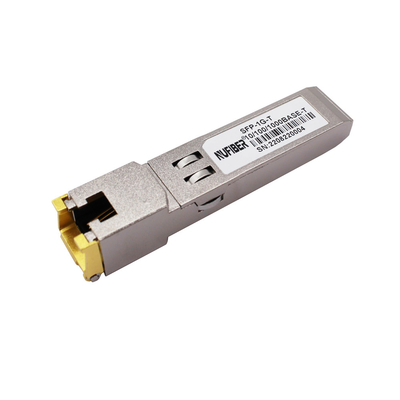

GLC-T Kupfermodul 1000Base-T SFP UTP Transceiver 100m Gigabit Ethernet
Produktdetails:
Herkunftsort: | CHINA |
Markenname: | NUFIBER |
Zertifizierung: | CE FCC Rohs |
Modellnummer: | SFP-GE-T |
Zahlung und Versand AGB:
Min Bestellmenge: | 1-teilig |
---|---|
Verpackung Informationen: | 10 Stück/Plastikbeutel, 500 Stück/Karton |
Lieferzeit: | Innerhalb 1-3 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Western Union, Kreditkarte |
Versorgungsmaterial-Fähigkeit: | 10.000 PC pro Monat |
Detailinformationen |
|||
Datenrate: | 1.25Gb/S | Abstand: | 100M |
---|---|---|---|
Verbinder: | RJ45 | DDM: | Die Unterstützung |
Stromversorgung: | 3,3 V | Arbeitstemperatur: | 0~70℃ |
Kompatibilität: | Cisco, HP, Huawei, Finisar… | Hersteller: | Ja |
Markieren: | Kupfer SFP UTP Transceiver,100m SFP UTP Transceiver,UTP 1.25G SFP Transceiver |
Produkt-Beschreibung
GLC-T Kupfermodul 1000Base-T UTP SFP Transceiver 100m Gigabit Ethernet Kupfermodul
Beschreibung
Der GLC-T10/100/1000-Kupfer-SFP-Transceiver ist ein leistungsstarkes, kostengünstiges Modul, das mit den Gigabit-Ethernet- und 10/100/1000BASE-T-Standards gemäß IEEE 802. 3-2002 und IEEE 802.3ab kompatibel ist, die 10/100 unterstützen /1000 MBit/s Datenrate bis zu 100 Meter Reichweite über ungeschirmtes Twisted-Pair-Kabel der Kategorie 5.Der GLC-T10/100/1000 unterstützt 10/100/1000 Mbit/s Vollduplex-Datenverbindungen mit 5-stufigen Pulsamplitudenmodulationssignalen (PAM).Alle vier Paare im Kabel werden mit einer Symbolrate von 250 Mbit/s auf jedem Paar verwendet.Der GLC-T10/100/1000 bietet standardmäßige serielle ID-Informationen, die mit SFP MSA kompatibel sind und auf die mit der Adresse A0h über das serielle 2-Draht-CMOS-EEPROM-Protokoll zugegriffen werden kann.Auf den physikalischen IC kann auch über einen seriellen 2-Draht-Bus an der Adresse ACh zugegriffen werden.
Merkmale
- Bis zu 1,25 Gb/s bidirektionale Datenverbindungen
- Hot-Plug-fähiger SFP-Footprint
- Erweiterter Gehäusetemperaturbereich (-40°C bis +85°C)
- Vollständig metallisches Gehäuse für niedrige EMI
- Geringe Verlustleistung
- Kompakte RJ-45-Steckverbinderbaugruppe
- Detaillierte Produktinformationen im EEPROM
- +3,3 V einzelne Stromversorgung
- Zugriff auf Physical-Layer-IC über seriellen 2-Draht-Bus
- 10/100/1000 BASE-T-Betrieb in Hostsystemen mit SGMII-Schnittstelle
- Konform mit SFP MSA
- Konform mit IEEE Std 802.3TM-2002
- Entspricht FCC 47 CFR Teil 15, Klasse B
- RoHS-konforme Produkte
Anwendungen
- 1,25-Gigabit-Ethernet über Cat-5-Kabel
- Verbindung zwischen Switch/Router und Switch/Router
- Hochgeschwindigkeits-E/A für Dateiserver
Optische Parameter
Parameter | Symbol | Mindest. | Typisch | max. | Einheiten | Hinweise/Bedingungen |
Versorgungsstrom | Ist | 320 | 375 | mA | 1,2 W maximale Leistung über den gesamten Spannungs- und Temperaturbereich.Siehe Warnhinweis unten | |
Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | v | Bezogen auf GND |
Stoßstrom | Isurge | 30 | mA | Hot-Plug über Dauerstrom.Siehe Warnhinweis |
Parameter | Symbol | Mindest. | max. | Einheiten | Hinweise/Bedingungen |
SFP-Ausgang NIEDRIG | VOL | 0 | 0,5 | v | 4,7 k bis 10 k Pullup auf host_Vcc. |
SFP-Ausgang HOCH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | v | 4,7 k bis 10 k Pullup auf host_Vcc. |
SFP-Eingang NIEDRIG | VIL | 0 | 0,8 | v | 4,7k bis 10k Pull-up auf Vcc. |
SFP-Eingang HIGH | 2 | Vcc + 0,3 V | v | 4,7k bis 10k Pull-up auf Vcc. |
Übertragungsleitung-SFP | ||||||
Parameter | Symbol | Mindest. | Typisch | max. | Einheiten | Hinweise/Bedingungen |
Zeilenfrequenz | fL | 125 | MHz | 5-Level-Codierung gemäß IEEE 802.3 | ||
Tx-Ausgangsimpedanz | Zout, TX | 100 | Ohm | Differential | ||
Rx-Eingangsimpedanz | Zin, RX | 100 | Ohm | Differential |
Bestellinformationen
Dual-Fiber-SFPTransceiver | |
Artikelnummer | Produktbeschreibung |
155 Mbit/s SFPTransceiver | |
FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
1,25 Gbit/s SFPTransceiver | |
GE-SX-MM850 | 1,25 Gbit/s, 850 nm MM 500 m Dual-LC, DDM 0 °C bis +70 °C |
GE-SX-MM1310 | 1,25 gbps, 1310 nm MM 2 km Dual-LC, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1,25 Gbit/s, 1310 nm SM 20 km Dual-LC, DDM 0 °C bis +70 °C |
GE-LX40-SM1310 | 1,25 Gbit/s, 1310 nm SM 40 km Dual-LC, DDM 0 °C bis +70 °C |
GE-LX60-SM1550 | 1,25 Gbit/s, 1550 nm SM 60 km Dual-LC, DDM 0 °C bis +70 °C |
GE-LX80-SM1550 | 1,25 Gbit/s, 1550 nm SM 80 km Dual-LC, DDM 0 °C bis +70 °C |
GE-LX120-SM1550 | 1,25 Gbit/s, 1550 nm SM 120 km Dual-LC, DDM 0 °C bis +70 °C |
10 Gbit/s SFPTransceiver | |
SFP+-10GB-SR | 10G SFP+ SR Multimode-Doppelfaser-LC 850nm 300M |
SFP+-10GB-LRM | 10G SFP+ LRM Multimode-Doppelfaser-LC 1310nm 220M |
SFP+-10GB-LR | 10G SFP+ LR Singlemode Dual Fiber LC 1310nm 20km |
SFP+-10GB-ERM | 10G SFP+ER Singlemode Dual Fiber LC 1310nm 40km |
SFP+-10GB-ER | 10G SFP+ER Singlemode Dual Fiber LC 1550nm 40km |
SFP+-10GB-ZR | 10G SFP+ZR Singlemode Dual Fiber LC 1550nm 80km |
XFPTransceiver | |
XFP-10G-SR | 10G XFP SR Multimode-Doppelfaser-LC 850nm 300M |
XFP-10G-LRM | 10G XFP LRM Singlemode Dual Fiber LC 1310nm 10kM |
XFP-10G-LR | 10G XFP LR Singlemode-Doppelfaser-LC 1310nm 20km |
XFP-10G-ER | 10G XFP ER Singlemode Dual Fiber LC 1550nm 40km |
XFP-10G-ZR | 10G XFP ZR Singlemode Dual Fiber LC 1550nm 80km |
