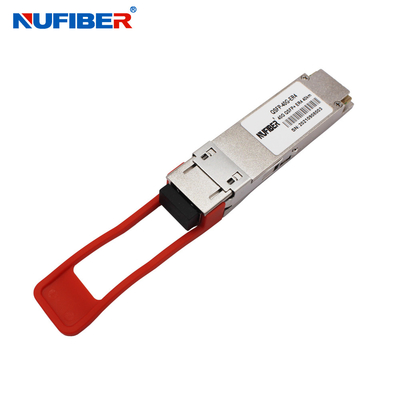

• 40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g
  • 40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g
  • 40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g
  • 40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g
  • 40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g
40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g

40km Er4 Qsfp optischer Transceiver, Doppeltransceiver lc-Verbindungsstück-Ciscos 40g

Produktdetails:

Herkunftsort: CHINA
Markenname: Nufiber
Zertifizierung: CE FCC
Modellnummer: QSFP-40G-ER4

Zahlung und Versand AGB:

Min Bestellmenge: 1-teilig
Verpackung Informationen: 10pcs/plastic Tasche, 200pcs/carton
Lieferzeit: 2-3 Tage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 1000-teilig/Woche
Bestpreis Kontakt

Detailinformationen

Datenrate: 40Gb/s Wellenlänge: 1550nm
Abstand: 40km Verbindungsstück: LC
Faser-Art: Monomode--Duplex LC Stromversorgung: 3.3V
Betriebstemperatur: 0~70℃ Garantie: 1-jährig
Hersteller: Ja Soem: Unterstützung
Markieren:

Optischer Transceiver Er4 Qsfp

,

Optischer Transceiver Lc-Verbindungsstück Qsfp

,

Doppeltransceiver lc-Verbindungsstück-Ciscos 40g

Produkt-Beschreibung

QSFP-40G-ER4 40gb/s ER4 40KM 1310nm LC Faser-optisches Transceiver sfp-Modul 40g qsfp

Transceiver-Ciscos 40g Qsfp Er4 Qsfp optisches Transceiver Doppellc Verbindungsstück 40km Qsfp 40g Er4

QSFP-40G-ER4

Verbindungsstück-Faser-optischer Transceiver QSFP-40G-ER4 QSFP+ 40G 40G QSFP+ ER4 40km 1310nm LC



Heißes steckbares, Duplex-LC-Verbindungsstück, Monomode-





Produkt-Beschreibung



Das QSFP-40G-ER4 ist ein Transceivermodul, das für 40Km Anwendungen optischer Nachrichtenübertragung bestimmt ist. Der Entwurf ist zu 40GBASE-ER4 des Standards IEEE P802.3ba konform. Das Modul wandelt 4 Inputkanäle (ch) von elektrischen Daten 10Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in 4 CWDM-Kanalsignale und wandelt sie in 4 elektrische Daten des Kanalertrages um.



Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 Nanometer als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.

Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.

Das Modul funktioniert von einer einzelnen +3.3V-Stromversorgung und sind globale Steuersignale LVCMOS/LVTTL wie der Modul-Geschenk-, Zurückstellen-, Unterbrechungs-und geringen Energie Modus mit den Modulen verfügbar. Eine 2-drahtige serielle Schnittstelle ist verfügbar, komplexere Steuersignale zu senden und zu empfangen und digitale Diagnoseinformationen einzuholen. Einzelne Kanäle können adressiert werden und unbenutzte Kanäle können für maximale Entwurfsflexibilität geschlossen werden.





Das QSFP-40G-ER4 ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen. Das Modul bietet die sehr hohe Funktionalitäts- und Eigenschaftsintegration an, die über eine serielle Zweidrahtschnittstelle zugänglich ist.



Hauptmerkmale



4 Entwurf CWDM-Wege MUX/DEMUX

Bis zu 11.2Gbps pro Kanalbandbreite

Aggregierte Bandbreite von > 40Gbps

Duplex-LC-Verbindungsstück

Konform mit Ethernet 40G-Standard IEEE802.3ba und 40GBASE-ER4

QSFP MSA konform

Bis 40km Getriebe

Konform mit Datenraten QDR/DDR Infiniband

Einzelnes +3.3V-Stromversorgungsfunktionieren

Eingebaute digitale Diagnosefunktionen

Temperaturspanne 0°C zu 70°C

RoHS konform



Applicataion



Gestell zum stark zu beanspruchen

Rechenzentrum Schalter und Router

Metronetze

Schalter und Router

Ethernet-Verbindungen 40G BASE-ER4





Optische Parameter (SPITZEN= °C 0 bis 70, VCC = 3,13 bis 3,47 Volt)

Parameter Symbol Minute Art Maximal Einheit Verweis.
Übermittler





Wellenlängen-Aufgabe

L0 1264,5 1271 1277,5 Nanometer
L1 1284,5 1291 1297,5 Nanometer
L2 1304,5 1311 1317,5 Nanometer
L3 1324,5 1331 1337,5 Nanometer
Seiten-Modus Unterdrückungs-Verhältnis SMSR 30 - - DB
Durchschnittliche Produkteinführungs-totalenergie Pint - - +10,5 dBm
Durchschnittliche Produkteinführungs-Energie, jeder Weg   -2,7 - +4,5 dBm
Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMA)   - - 4,7 DB
Optischer Modulations-Umfang, jeder Weg OMA 0,3   +5 dBm
Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg   -0,5 -   dBm
TDP, jeder Weg TDP     2,6 DB
Löschungs-Verhältnis ER 3,5 - - DB
Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Optische Rückflussdämpfungs-Toleranz   - - 20 DB
Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg Poff     -30 dBm
Relative Intensitäts-Geräusche Rin     -128 dB/HZ 1
Empfänger
Schaden-Schwelle THd 3,8     dBm 1
Durchschnittliche Energie am Empfänger-Input, jeder Weg R -21,2   -4,5 dBm
Empfänger-Energie (OMA), jeder Weg       -1 DB
RSSI-Genauigkeit   -2   2 DB
Empfänger-Reflexionsvermögen Rrx     -26 DB
Empfänger-Energie (OMA), jeder Weg   - - 3,5 dBm
Betonte Empfänger-Empfindlichkeit in OMA, jeder Weg   - - -16,8 dBm
Empfänger-Empfindlichkeit (OMA), jeder Weg Senator - - -19 dBm
Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen       7,0 DB
Empfangen Sie elektrische 3 obere Grenzfrequenz DBs, jeden Weg       12,3 Gigahertz
LOS De-erklären LOSD     -20 dBm
LOS erklären LOSA -35     dBm
Los-Hysterese LOSH 0,5     DB


































































































Einrichtungs-Informationen:




QSFP-40G-SR4 Verbindungsstück 40Gb/s 150m MPO/MTP, in mehreren Betriebsarten, 850nm
QSFP-40G-LR4 Duplex-LC Verbindungsstück 40Gb/s 10km, Monomode-, 1270-1330nm
QSFP-40G-ER4 Duplex-LC Verbindungsstück 40Gb/s 40km, Monomode-, 1270-1330nm
QSFP-40G-LR-S Verbindungsstück 40Gb/s 2km PSM4 MPO, Monomode-, 1310nm
QSFP-40G-LR-S Verbindungsstück 40Gb/s 10km PSM4 MPO, Monomode-, 1310nm
QSFP-40G-LX4 Duplex-LC Verbindungsstück 40Gb/s 150m, in mehreren Betriebsarten (OM3), 1270-1330nm
QSFP-40G-LX4 Duplex-LC Verbindungsstück 40Gb/s 2km, Monomode-, 1270-1330nm
