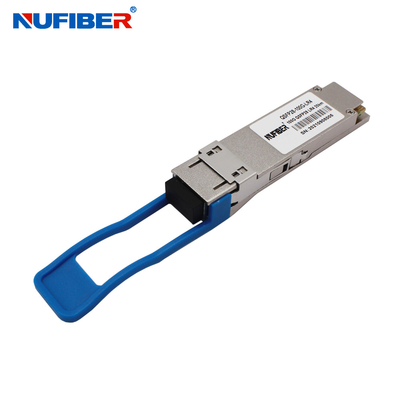

Kompatibles Transceiver-Modul Huaweis 100G QSFP28 LR4 20KM LC optisches Behälter-DDM 1310nm
(QSFP28-100G-LR4)
Transceiver QSFP28 100Gb/s 20km
Heißes steckbares, Duplex-LC-Verbindungsstück, Monomode-
1270 Nanometer, 1290 Nanometer, 1310 Nanometer und 1330 Nanometer
Das QSFP28-100G-LR4 ist ein Transceivermodul, das für 20km Anwendungen optischer Nachrichtenübertragung bestimmt ist. Der Entwurf ist zu 100GbASE-LR4 des Chips IEEE 802.3bm CAUI-4 Standard Klausel 88 IEEE 802.3-2012 zum elektrischen Standard-ITU-T G.959.1-2012-02 Standard des Moduls konform. Das Modul wandelt 4 Inputkanäle (ch) von 25,78 Gbps in elektrische Daten 27.95Gbps in 4 optische Signale der Wege um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 100Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 100Gb/s in 4 Wegsignale und wandelt sie in 4 Wege ausgab elektrische Daten um.
Die zentralen Wellenlängen der 4 Wege sind 1270 Nanometer, 1290 Nanometer, 1310 Nanometer und 1330 Nanometer. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Eigenschaften
Anwendungen
Optische Parameter
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkung | |
| Datenrate pro Kanal | - | 25,78125 | Gbps | ||||
| Leistungsaufnahme | - | 2,5 | 3,5 | W | |||
| Versorgung gegenwärtig | Icc | 0,75 | 1,0 | ||||
| Steuer-Input/Output Spannung-hoch | VIH | 2,0 | Vcc | V | |||
| Steuer-Input/Output Spannung-niedrig | VIL | 0 | 0,7 | V | |||
| Inter-Kanal-Gehrung | TSK | 150 | Ps | ||||
| RESETL-Dauer | 10 | Wir | |||||
| RESETL De-erklären Zeit | 100 | Frau | |||||
| Energie-rechtzeitig | 100 | Frau | |||||
| Übermittler | |||||||
| Unsymmetrische Ausgangsspannungs-Toleranz | 0,3 | 4 | V | 1 | |||
| Gleichtakt-Spannungs-Toleranz | 15 | Millivolt | |||||
| Übertragen Sie Input-Unterschied-Spannung | VI | 120 | 1200 | Millivolt | |||
| Übertragen Sie eingegebenen Unterschied-Widerstand | ZIN | 80 | 100 | 120 | |||
| Daten-abhängiger eingegebener Bammel | DDJ | 0,1 | UI | ||||
| Dateneingabe Gesamtbammel | TJ | 0,28 | UI | ||||
| Empfänger | |||||||
| Unsymmetrische Ausgangsspannungs-Toleranz | 0,3 | 4 | V | ||||
| Rx-Ertrag-Unterschied-Spannung | Vl | 600 | 800 | Millivolt | |||
| Rx-Ertrag-Aufstieg und Fall-Spannung | Tr/Tf | 35 | ps | 1 | |||
| Gesamtbammel | TJ | 0,7 | UI | ||||
| Deterministischer Bammel | DJ | 0,42 | UI | ||||
Einrichtungsinformationen
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103,1 Gbp | 1310nm | SMF | Lc-Duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | Lc-Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | Lc-Duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | Lc-Duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Produkte stellen dar
Anwendungen:
Verpacken u. Versenden
|
|
