Verbindungsstück-kompatibles Huaweis SFP 40G QSFP+ ER4 40km 1310nm LC Modul QSFP-40G-ER4
QSFP-40G-ER4

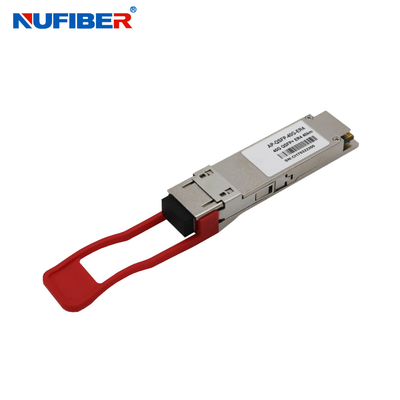

Verbindungsstück-Faser-optischer Transceiver QSFP-40G-ER4 QSFP+ 40G 40G QSFP+ ER4 40km 1310nm LC
Heißes steckbares, Duplex-LC-Verbindungsstück, Monomode-
Produkt-Beschreibung
Das QSFP-40G-ER4 ist ein Transceivermodul, das für 40Km Anwendungen optischer Nachrichtenübertragung bestimmt ist. Der Entwurf ist zu 40GBASE-ER4 des Standards IEEE P802.3ba konform. Das Modul wandelt 4 Inputkanäle (ch) von elektrischen Daten 10Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in 4 CWDM-Kanalsignale und wandelt sie in 4 elektrische Daten des Kanalertrages um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 Nanometer als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Das Modul funktioniert von einer einzelnen +3.3V-Stromversorgung und sind globale Steuersignale LVCMOS/LVTTL wie der Modul-Geschenk-, Zurückstellen-, Unterbrechungs-und geringen Energie Modus mit den Modulen verfügbar. Eine 2-drahtige serielle Schnittstelle ist verfügbar, komplexere Steuersignale zu senden und zu empfangen und digitale Diagnoseinformationen einzuholen. Einzelne Kanäle können adressiert werden und unbenutzte Kanäle können für maximale Entwurfsflexibilität geschlossen werden.
Das QSFP-40G-ER4 ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen. Das Modul bietet die sehr hohe Funktionalitäts- und Eigenschaftsintegration an, die über eine serielle Zweidrahtschnittstelle zugänglich ist.
Hauptmerkmale
|
4 Entwurf CWDM-Wege MUX/DEMUX |
|
Bis zu 11.2Gbps pro Kanalbandbreite |
|
Aggregierte Bandbreite von > 40Gbps |
|
Duplex-LC-Verbindungsstück |
|
Konform mit Ethernet 40G-Standard IEEE802.3ba und 40GBASE-ER4 |
|
QSFP MSA konform |
|
Bis 40km Getriebe |
|
Konform mit Datenraten QDR/DDR Infiniband |
|
Einzelnes +3.3V-Stromversorgungsfunktionieren |
|
Eingebaute digitale Diagnosefunktionen |
|
Temperaturspanne 0°C zu 70°C |
|
RoHS konform |
Applicataion
|
Gestell zum stark zu beanspruchen |
|
Rechenzentrum Schalter und Router |
|
Metronetze |
|
Schalter und Router |
|
Ethernet-Verbindungen 40G BASE-ER4 |
Optische Parameter (SPITZEN= °C 0 bis 70, VCC = 3,13 bis 3,47 Volt)
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Verweis. |
| Übermittler | ||||||
|
Wellenlängen-Aufgabe |
L0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| L1 | 1284,5 | 1291 | 1297,5 | Nanometer | ||
| L2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| L3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Seiten-Modus Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Durchschnittliche Produkteinführungs-totalenergie | Pint | - | - | +10,5 | dBm | |
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | -2,7 | - | +4,5 | dBm | ||
| Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMA) | - | - | 4,7 | DB | ||
| Optischer Modulations-Umfang, jeder Weg | OMA | 0,3 | +5 | dBm | ||
| Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg | -0,5 | - | dBm | |||
| TDP, jeder Weg | TDP | 2,6 | DB | |||
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | |
| Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Optische Rückflussdämpfungs-Toleranz | - | - | 20 | DB | ||
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg | Poff | -30 | dBm | |||
| Relative Intensitäts-Geräusche | Rin | -128 | dB/HZ | 1 | ||
| Empfänger | ||||||
| Schaden-Schwelle | THd | 3,8 | dBm | 1 | ||
| Durchschnittliche Energie am Empfänger-Input, jeder Weg | R | -21,2 | -4,5 | dBm | ||
| Empfänger-Energie (OMA), jeder Weg | -1 | DB | ||||
| RSSI-Genauigkeit | -2 | 2 | DB | |||
| Empfänger-Reflexionsvermögen | Rrx | -26 | DB | |||
| Empfänger-Energie (OMA), jeder Weg | - | - | 3,5 | dBm | ||
| Betonte Empfänger-Empfindlichkeit in OMA, jeder Weg | - | - | -16,8 | dBm | ||
| Empfänger-Empfindlichkeit (OMA), jeder Weg | Senator | - | - | -19 | dBm | |
| Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen | 7,0 | DB | ||||
| Empfangen Sie elektrische 3 obere Grenzfrequenz DBs, jeden Weg | 12,3 | Gigahertz | ||||
| LOS De-erklären | LOSD | -20 | dBm | |||
| LOS erklären | LOSA | -35 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | DB | |||
Einrichtungs-Informationen:
| QSFP-40G-SR4 | Verbindungsstück 40Gb/s 150m MPO/MTP, in mehreren Betriebsarten, 850nm |
| QSFP-40G-LR4 | Duplex-LC Verbindungsstück 40Gb/s 10km, Monomode-, 1270-1330nm |
| QSFP-40G-ER4 | Duplex-LC Verbindungsstück 40Gb/s 40km, Monomode-, 1270-1330nm |
| QSFP-40G-LR-S | Verbindungsstück 40Gb/s 2km PSM4 MPO, Monomode-, 1310nm |
| QSFP-40G-LR-S | Verbindungsstück 40Gb/s 10km PSM4 MPO, Monomode-, 1310nm |
| QSFP-40G-LX4 | Duplex-LC Verbindungsstück 40Gb/s 150m, in mehreren Betriebsarten (OM3), 1270-1330nm |
| QSFP-40G-LX4 | Duplex-LC Verbindungsstück 40Gb/s 2km, Monomode-, 1270-1330nm |
