| Mindestbestellmenge: | 1-teilig |
| Standardverpackung: | Platte 4pcs/plastic, |
| Lieferfrist: | Innerhalb 1-3 Arbeitstage |
| Zahlungsmethode: | L/C, T/T, Western Union, Kreditkarte |
| Lieferkapazität: | 10.000 PC pro Monat |

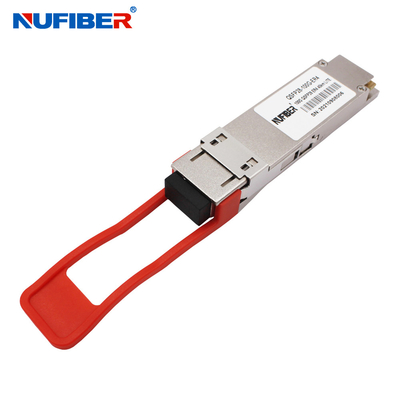

QSFP28-100G-ER4 Einzelmodus 10km 1310nm LC-Fasertransceiver 100g Qsfp28 Modul für Cisco/Huawei/HP/Juniper/Extreme
(QSFP28-100G-ER4)
100G QSFP28 ER4 40km Optical Transceiver Modul kompatibel mit Cisco Huawei HP Juniper
Warmsteckverbinder, Duplex-LK-Anschluss, Einzelmodus
Das QSFP28-100G-ER4 ist ein Transceivermodul, das für 40 km mit FEC (30 km ohne FEC) optische Kommunikationsanwendungen entwickelt wurde.3-2012 Klausel 88 der Norm IEEE 802.3bm CAUI-4 Chip auf Modul elektrischer Standard ITU-T G.959Das Modul wandelt 4 Eingangskanäle (ch) von 25,78 Gbps in 27,95 Gbps elektrische Daten in 4-spurige optische Signale um.und multiplexiert sie in einen einzigen Kanal für eine optische Übertragung von 100 Gb/sUmgekehrt de-multipliziert das Modul auf der Empfängerseite optisch einen Eingang von 100 Gb/s in 4-spurige Signale und wandelt sie in 4-spurige elektrische Ausgabe an.
Die zentralen Wellenlängen der 4 Bahnen sind 1296 nm, 1300 nm, 1305 nm und 1309 nm. Es enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 38-Pin-Anschluss für die elektrische Schnittstelle.Zur Minimierung der optischen Streuung im Langstreckensystem, muss in diesem Modul eine Single-Mode-Faser (SMF) eingesetzt werden.
Eigenschaften
Anwendungen
Optische Parameter
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Anmerkung | |
| Datenrate pro Kanal | - | 25.78125 | Gbit/s | ||||
| Stromverbrauch | - | 2.5 | 3.5 | W | |||
| Versorgungsstrom | Icc | 0.75 | 1.0 | Eine | |||
| Steuereingabe/Ausgabe Hochspannung | HIV | 2.0 | Vcc | V | |||
| Steuerung I/O Niederspannung | VIL | 0 | 0.7 | V | |||
| Interkanalverschiebung | TSK | 150 | P.S. | ||||
| Dauer der Wiedereinrichtung | 10 | Wir. | |||||
| RESETL Zeit für die Ablehnung des Anspruchs | 100 | m | |||||
| Die Macht der Zeit | 100 | m | |||||
| Übertrager | |||||||
| Toleranz für die Ausgangsspannung an einem Ende | 0.3 | 4 | V | 1 | |||
| Normalmodus Spannungstoleranz | 15 | mV | |||||
| Übertragungseingangsspezifische Spannung | VI. | 120 | 1200 | mV | |||
| Impedanz der Eingangsdifferenz | ZIN | 80 | 100 | 120 | |||
| Datenabhängiger Eingabe-Jitter | DDJ | 0.1 | Verwendungsbereich | ||||
| Dateneingabe Gesamt-Jitter | TJ | 0.28 | Verwendungsbereich | ||||
| Empfänger | |||||||
| Toleranz für die Ausgangsspannung an einem Ende | 0.3 | 4 | V | ||||
| Rx Ausgangsspannungsdifferenz | - Nein. | 600 | 800 | mV | |||
| Rx Ausgangsspannungsanstieg und -abfall | Tr/Tf | 35 | ps | 1 | |||
| Gesamter Jitter | TJ | 0.7 | Verwendungsbereich | ||||
| Deterministischer Jitter | DJ | 0.42 | Verwendungsbereich | ||||
Bestellinformationen
| 100G QSFP28 | ||||||
| Einheit für die Bereitstellung von Messgeräten | 103.1 Gbp | 850 nm | Geldmarktfonds | MTP/MPO | 100 m | VCSEL 850 nm |
| Einheit für die Berechnung der Leistungsfähigkeit | 103.1 Gbp | 1310 nm | SMF | LC-Duplex | 10 km | DML 1310 nm |
| Einheit für die Berechnung der Leistungsfähigkeit | 103.1 Gbps | 1310 nm | SMF | LC Duplex | 25 bis 40 km | 4x EML |
| Einheit für die Berechnung der Leistungsfähigkeit | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 500 Meter | 4x DFB |
| Einheit für die Berechnung der Leistungsfähigkeit | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| Einheit für die Berechnung der Leistungsspiegel | 103.1 Gbp | CWDM | SMF | LC-Duplex | 2 km | DML CWDM |
| 1271 ~ 1331 nm | ||||||
| Einheit für die Berechnung der Leistungsfähigkeit | 103.1 Gbp | CWDM | SMF | LC-Duplex | 10 km | DML CWDM |
| 1271 ~ 1331 nm | ||||||
Produkte zeigen
Anwendungen:
Verpackung und Versand
|
|
