| Mindestbestellmenge: | 1 Stück |
| Standardverpackung: | 10pcs/Plastiktüte, 500pcs/Karton |
| Lieferfrist: | Innerhalb von 1-3 Arbeitstagen |
| Zahlungsmethode: | L/C, T/T, Western Union, Kreditkarte |
| Lieferkapazität: | 100.000 PCs pro Monat |

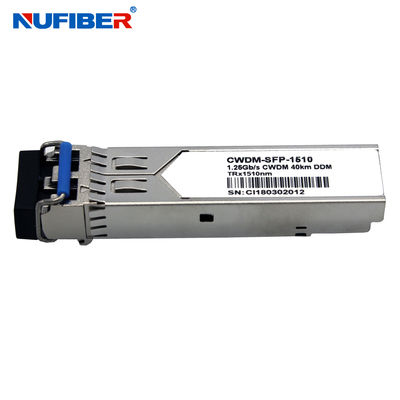

DerCWDM-SFP160-1470~1610 Serie-Singlemode-Transceiver ist ein Small-Form-Factor-Steckmodul für optische Duplex-Datenkommunikation wie Gigabit Ethernet 1000BASE-ZX und Fiber Channel 1x SM-LC-L FC-PI. Er verfügt über einen SFP-20-Pin-Anschluss, der Hot-Plug-Fähigkeit ermöglicht. Dieses Modul ist für Singlemode-Fasern konzipiert und arbeitet bei einer Nennwellenlänge der CWDM-Wellenlänge. Es gibt achtzehn verfügbare Mittenwellenlängen von 1470 nm bis 1610 nm, mit jeweils 20 nm Schrittweite.
Der Sendeteil verwendet einen Mehrfach-Quantentopf-CWDM-DFB-Laser und ist ein Laser der Klasse 1 gemäß der internationalen Sicherheitsnorm IEC-60825. Der Empfängerteil verwendet einen integrierten InGaAs-Detektor-Vorverstärker (IDP), der in einem optischen Header montiert ist, und einen begrenzenden Nachverstärker-IC. Die CWDM-SFP160-1470~1610 Serie ist so konzipiert, dass sie mit SFF-8472 kompatibel ist.
Optische Parameter (TOP = -40 bis 85 °C, VCC = 3,135 bis 3,465 Volt)
| Parameter | Symbol | Min. | Typisch | Max. | Einheit | Hinweis |
| Senderteil: | ||||||
| Mittenwellenlänge | λc | λ-6 | λ | λ+7,5 | nm | |
| Spektrale Breite (-20 dB) | △λ | 1 | nm | |||
| Seitenmodenunterdrückungsverhältnis | SMSR | 30 | dB | |||
| Optische Ausgangsleistung | Pout | 2 | +5 | dBm | 1 | |
| Optische Anstiegs-/Abfallzeit | tr / tf | 260 | ps | 2 | ||
| Extinktionsverhältnis | ER | 8.2 | dB | |||
| Augenmaske für optischen Ausgang | Konform mit IEEE802.3z (Lasersicherheit der Klasse 1) | |||||
| Empfängerteil: | ||||||
| Optische Eingangswellenlänge | λc | 1460 | 1620 | nm | ||
| Empfängerüberlastung | Pol | -8 | dBm | 3 | ||
| RX-Empfindlichkeit | Sen | -34 | dBm | 3 | ||
| RX_LOS Assert | LOS A | -40 | dBm | |||
| RX_LOS De-assert | LOS D | -32 | dBm | |||
| RX_LOS Hysterese | LOS H | 0.5 | dB | |||
| Allgemeine Spezifikationen: | ||||||
| Datenrate | BR | 1.063/1.25 | Gbit/s | |||
| Bitfehlerrate | BER | 10-12 | ||||
| Max. Unterstützte Linklänge auf 9/125 μm SMF@1,25 Gbit/s | LMAX | 160 | km | |||
| Gesamtsystembudget | LB | 24 | dB | |||
Bestellinformationen
| Dual-Fiber-SFP Transceiver | |
| Teilenummer | Produktbeschreibung |
| 155 Mbit/s SFP Transceiver | |
| FE-SX-MM850 | 155 Mbit/s, 850 nm MM 2 km Dual LC, DDM 0 °C~+70 °C |
| FE-SX-MM1310 | 155 Mbit/s, 1310 nm MM 2 km Dual LC, DDM 0 °C~+70 °C |
| FE-LX20-SM1310 | 155 Mbit/s, 1310 nm SM 20 km Dual LC, DDM 0 °C~+70 °C |
| FE-LX40-SM1310 | 155 Mbit/s, 1310 nm SM 40 km Dual LC, DDM 0 °C~+70 °C |
| FE-LX80-SM1550 | 155 Mbit/s, 1550 nm SM 80 km Dual LC, DDM 0 °C~+70 °C |
| FE-LX120-SM1550 | 155 Mbit/s, 1550 nm SM 120 km Dual LC, DDM 0 °C~+70 °C |
| 1,25 Gbit/s SFP Transceiver | |
| GE-SX-MM850 | 1,25 Gbit/s, 850 nm MM 500 m Dual LC, DDM 0 °C~+70 °C |
| GE-SX-MM1310 | 1,25 Gbit/s, 1310 nm MM 2 km Dual LC, DDM 0 °C~+70 °C |
| GE-LX20-SM1310 | 1,25 Gbit/s, 1310 nm SM 20 km Dual LC, DDM 0 °C~+70 °C |
| GE-LX40-SM1310 | 1,25 Gbit/s, 1310 nm SM 40 km Dual LC, DDM 0 °C~+70 °C |
| GE-LX60-SM1550 | 1,25 Gbit/s, 1550 nm SM 60 km Dual LC, DDM 0 °C~+70 °C |
| GE-LX80-SM1550 | 1,25 Gbit/s, 1550 nm SM 80 km Dual LC, DDM 0 °C~+70 °C |
| GE-LX120-SM1550 | 1,25 Gbit/s, 1550 nm SM 120 km Dual LC, DDM 0 °C~+70 °C |
| 10 Gbit/s SFP Transceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multimode Dual Fiber LC 850 nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multimode Dual Fiber LC 1310 nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Singlemode Dual Fiber LC 1310 nm 20 km |
| SFP+-10GB-ERM | 10G SFP+ER Singlemode Dual Fiber LC 1310 nm 40 km |
| SFP+-10GB-ER | 10G SFP+ER Singlemode Dual Fiber LC 1550 nm 40 km |
| SFP+-10GB-ZR | 10G SFP+ZR Singlemode Dual Fiber LC 1550 nm 80 km |
| SFP+10G40-CWDM | 1470 ~1610 nm CWDM SFP+ 40 km |
| SFP+10G80-CWDM | 1470~1570 nm CWDM SFP+ 80 km |
| SFP+10G80-CWDM | 1590~1610 nm CWDM SFP+ 80 km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| XFP Transceiver | |
| XFP-10G-SR | 10G XFP SR Multimode Dual Fiber LC 850 nm 300M |
| XFP-10G-LRM | 10G XFP LRM Singlemode Dual Fiber LC 1310 nm 10 kM |
| XFP-10G-LR | 10G XFP LR Singlemode Dual Fiber LC 1310 nm 20 km |
| XFP-10G-ER | 10G XFP ER Singlemode Dual Fiber LC 1550 nm 40 km |
| XFP-10G-ZR | 10G XFP ZR Singlemode Dual Fiber LC 1550 nm 80 km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610 nm CWDM XFP 40 km |
| XFP-CWDM-80xx | 1470~1570 nm CWDM XFP 80 km |
| XFP-CWDM-80xx | 1590~1610 nm CWDM XFP 80 km |
| XFP-DWDM-40xx | DWDM XFP 40 km |
| XFP-DWDM-80xx | DWDM XFP 80 km |
| XFP-DWDM-100xx | DWDM XFP100km |
