| Mindestbestellmenge: | 1-teilig |
| Standardverpackung: | 10pcs/plastic Tasche, 500pcs/carton |
| Lieferfrist: | Innerhalb 1-3 Arbeitstage |
| Zahlungsmethode: | L/C, T/T, Western Union, Kreditkarte |
| Lieferkapazität: | 100.000 PC pro Monat |

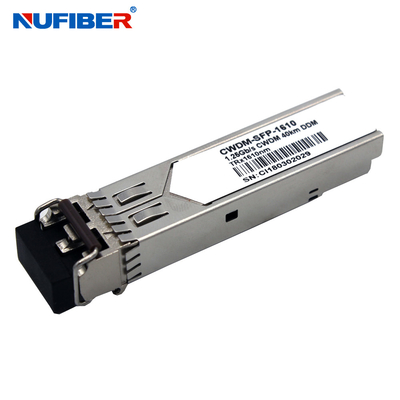

The Nufiber’s CWDM-SFP-GE80-XX series single mode transceiver is small form factor pluggable module for duplex optical data communications such as Gigabit Ethernet 1000BASE-ZX and Fiber Channel 1x SM-LC-L FC-PIEs ist mit dem SFP 20-Pin-Anschluss ausgestattet, um eine Hot-Plug-Fähigkeit zu ermöglichen.Es gibt 18 Wellenlängen von 1270nm bis 1610nm., mit jedem Schritt 20 nm.
Der Sendebereich verwendet einen Multiple Quantum Well CWDM DFB-Laser und ist nach dem Internationalen Sicherheitsstandard IEC-60825 ein Klasse-1-Laser.Der Empfängerbereich verwendet einen integrierten InGaAs-Detektor-Vorverstärker (IDP), der in einem optischen Header und einem begrenzenden Nachverstärker-IC montiert istDie TSPL1G80D-xx-Serie ist so konzipiert, dass sie der SFF-8472 entspricht.
Optische Parameter ((TOP = -40 bis 85 °C, VCC = 3,135 bis 3,465 Volt)
| Parameter | Symbol | Min.. | Typisch | Maximal. | Einheit | Anmerkung |
| Übertragungsbereich: | ||||||
| Zentrumwellenlänge | Lc | λ-6 | L | Das ist λ+7.5 | m | |
| Spektralbreite ((-20dB) | △λ | 1 | m | |||
| Verhältnis zur Unterdrückung der Seitenlage | SMSR | 30 | dB | |||
| Optische Ausgangsleistung | PAusgegangen | 0 | +5 | dBm | 1 | |
| Optische Aufstiegs-/Abstiegszeit | tr/ tf | 260 | ps | 2 | ||
| Aussterbungsquote | Notfall | 8.2 | dB | |||
| Augenmaske für optische Ausgabe | Einheitlich mit IEEE802.3z (Klasse 1 Lasersicherheit) | |||||
| Empfängerbereich: | ||||||
| Wellenlänge der optischen Eingabe | Lc | 1260 | 1620 | m | ||
| Überlastung des Empfängers | P- Nein. | -8 | dBm | 3 | ||
| RX-Empfindlichkeit | Sen | - 24 Jahre. | dBm | 3 | ||
| RX_LOS Feststellen | LosEine | - 40 | dBm | |||
| RX_LOS Nichtbehauptung | LosD | - 25 Jahre. | dBm | |||
| RX_LOS Hysterese | LosH | 0.5 | dB | |||
| Allgemeine Angaben: | ||||||
| Datenrate | BR | 1.063/1.25 | Gebäude | |||
| Bitfehlerquote | Berücksichtigung | 10- 12 | ||||
| Max. Unterstützte Verbindungslänge auf 9/125μm SMF@1.25Gb/s | LMaximal | 80 | Kilometer | |||
| Gesamtsystembudget | LB | 24 | dB | |||
Bestellinformationen
| SFP mit doppelter FaserEmpfänger | |
| Teilnummer | Beschreibung des Produkts |
| 155Mbp/s SFPEmpfänger | |
| Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| Einheit für die Berechnung der Leistungsfähigkeit | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 155 Mbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 155 Mbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPEmpfänger | |
| Gewichtung der Zellen: | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| Gewichtung der Zellen: | 1.25 Gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| Die Gewichtung ist in der Regel von 0,01 bis 0,05 mm. | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| Gewichtung und Verteilung der Werte | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| Die Gewichtung ist in der Tabelle 1 angegeben. | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| Die Daten sind in der Tabelle 1 aufgeführt. | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| Die Gewichtung der Verbrennungsmenge ist zu messen. | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFPEmpfänger | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-Modus Doppelfaser LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Mehrmodus-Doppelfaser LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Einzelmodus Doppelfaser LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Einzelmodus Doppelfaser LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Einzelmodus Doppelfaser LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Einzelmodus Doppelfaser LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| XFPEmpfänger | |
| XFP-10G-SR | 10G XFP SR Multi-Mode Doppelfaser LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Einzelmodus Doppelfaser LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Einzelmodus Doppelfaser LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Einzelmodus Doppelfaser LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Einzelmodus Doppelfaser LC 1550nm 80km |
| CWDM-DWDM-Transceiver | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40 km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-Einheitliche Datenverarbeitung | DWDM XFP 40 km |
| XFP-Einheit für die Überwachung der Sicherheit | DWDM XFP 80 km |
| XFP-Einheitliche Datenbank | DWDM XFP100km |
