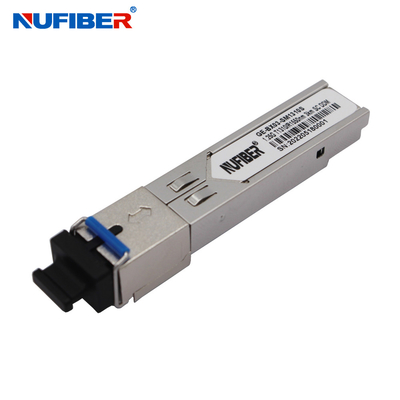

Die NuFiber-Transceiver GE-BX03-SM1310S und GE-BX20-SM1550ST sind ein leistungsstarkes, kostengünstiges Modul mit einer einzigen SC-Optik-Schnittstelle.Sie sind mit dem Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) kompatibel und die digitalen Diagnosefunktionen sind über den in SFF-8472 spezifizierten 2-Draht-Seriebus verfügbar.. Der Empfängerbereich verwendet einen PIN-Empfänger und der Sender einen 1310 nm FP-Laser, bis zu 14 dB Link-Budge gewährleisten dieses Modul 1000Base-LX Ethernet 3km Anwendung.
Eigenschaften
Anwendungen
Optische ParameterOP=- 40zu85- Nein.C, VCC = 3.135Auf drei.465(in Volts)
| Parameter | Symbol | Min.. | Typisch | Maximal. | Einheit | Anmerkung |
| Übertragungsbereich: | ||||||
| Zentrumwellenlänge | Lc | 1270 | 1310 | 1600 | m | |
| Spektralbreite (RMS) | σRMS | 4 | m | |||
| Optische Ausgangsleistung | PAusgegangen | - 9 | -3 | dBm | 1 | |
| Aussterbungsquote | Notfall | 9 | dB | |||
| Optische Aufstiegs-/Abstiegszeit | tr/ tf | 260 | ps | 2 | ||
| Relative Geräuschstärke | RIN | - 120 | dB/Hz | |||
| Jitter-Beitrag insgesamt | TX Δ TJ | 0.284 | Verwendungsbereich | 3 | ||
| Augenmaske für optische Ausgabe | Einheitlich mit IEEE802.3 z (Klasse 1 Lasersicherheit) | |||||
| Empfängerbereich: | ||||||
| Wellenlänge der optischen Eingabe | Lc | 1530 | 1550 | 1570 | m | |
| Überlastung des Empfängers | P- Nein. | -3 | dBm | 4 | ||
| RX-Empfindlichkeit | Sen | - 24 Jahre. | dBm | 4 | ||
| RX_LOS Feststellen | LosEine | - 40 | dBm | |||
| RX_LOS Nichtbehauptung | LosD | - 25 Jahre. | dBm | |||
| RX_LOS Hysterese | LosH | 0.5 | dB | |||
| Allgemeine Angaben: | ||||||
| Datenrate | BR | 1.25 | Gebäude | |||
| Bitfehlerquote | Berücksichtigung | 10- 12 | ||||
| Max. Unterstützte Verbindungslänge auf 9/125μm SMF@1.25Gb/s | LMaximal | 20 | Kilometer | |||
| Gesamtsystembudget | LB | 14 | dB | |||
