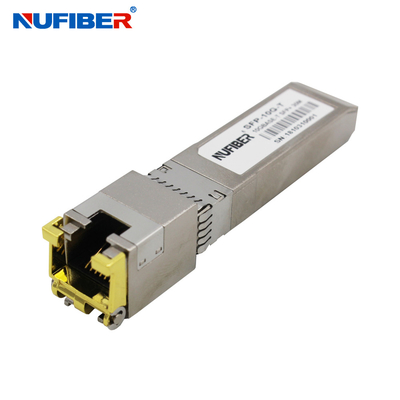

30 Meter 10G-Kupfer-SFP-RJ45-Modul, kompatibel mit Cisco Switch
Produktdetails:
Herkunftsort: | CHINA |
Markenname: | NUFIBER |
Zertifizierung: | CE FCC Rohs |
Modellnummer: | SFP-10G-T |
Zahlung und Versand AGB:
Min Bestellmenge: | 1-teilig |
---|---|
Verpackung Informationen: | 10 Stück/Plastikbeutel, 500 Stück/Karton |
Lieferzeit: | Innerhalb 1-3 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Western Union, Kreditkarte |
Versorgungsmaterial-Fähigkeit: | 10.000 PC pro Monat |
Detailinformationen |
|||
Datenrate: | 10 Gbit/s | Distanz: | 30m |
---|---|---|---|
Verbinder: | RJ45 | DDM: | Die Unterstützung |
Stromversorgung: | 3,3 V | Arbeitstemperatur: | 0~70℃ |
Garantie: | 1 Jahr | Kompatibilität: | Cisco, HP, Huawei, Finisar… |
Markieren: | 3,3 V 10 Gbase T SFP Transceiver,30 Meter SFP RJ45-Modul |
Produkt-Beschreibung
10Gbase T SFP Transceiver 30 Meter 10G Kupfer SFP RJ45 Modul kompatibel mit Cisco Switch
Beschreibung
SFP+-10GBASE-T Copper Small Form Pluggable (SFP) Transceiver basieren auf dem SFP Multi Source Agreement (MSA).
Sie sind mit den Standards 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T gemäß IEEE Std 802.3 kompatibel.SFP+-10GBASE-T verwendet den RX_LOS-Pin des SFP für die Verbindungsanzeige.Wenn der TX_DISABLE-Pin des SFP hochgezogen wird, wird der PHY-IC zurückgesetzt.
Merkmale
- Unterstützt 10 Gbase-T / 5 Gbase-T / 2,5 Gbase-T / 1000 Base-T
- Hot-Plug-fähiger SFP-Footprint
- Kompakte RJ-45-Steckverbinderbaugruppe
- RoHS-konform und bleifrei
- Einzelne +3,3-V-Stromversorgung
- 10 Gigabit Ethernet über Cat 6a Kabel
- Umgebungsbetriebstemperatur: 0°C bis +65°C
Kabellänge
Standard | Kabel | Erreichen | Host-Port |
10Gbase-T | CAT6A | 30m | XFI |
5 Gbase-T/2,5 Gbase-t | CAT5E | 50m | 5GBase-R/2,5GBase-X |
1000base-T | CAT5E | 100m | 1000base-FX |
Optische Parameter
Parameter | Symbol | Mindest. | Typisch | max. | Einheiten | Hinweise/Bedingungen |
Versorgungsstrom | Ist | 320 | 375 | mA | 1,2 W maximale Leistung über den gesamten Spannungs- und Temperaturbereich.Siehe Warnhinweis unten | |
Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | v | Bezogen auf GND |
Stoßstrom | Isurge | 30 | mA | Hot-Plug über Dauerstrom.Siehe Warnhinweis |
Signale mit niedriger Geschwindigkeit
Low-Speed-Signale, elektronische Eigenschaften | |||||
Parameter | Symbol | Mindest | max | Einheit | Hinweise/Bedingungen |
SFP-Ausgang NIEDRIG | VOL | 0 | 0,5 | v | 4,7 k bis 10 k Pullup zu host_Vcc, |
SFP-Ausgang HOCH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | v | 4,7 k bis 10 k Pullup zu host_Vcc, |
SFP-Eingang NIEDRIG | VIL | 0 | 0,8 | v | 4,7k bis 10k Pull-up auf Vcc, |
SFP-Eingang HIGH | VIH | 2 | Vcc + 0,3 | v | 4,7k bis 10k Pull-up auf Vcc, |
Elektrische Hochgeschwindigkeitsschnittstelle
Elektrische HochgeschwindigkeitsschnittstelleÜbertragungsleitung-SFP | ||||||
Parameter | Symbol | Mindest | Typ | max | Einheit | Hinweise/Bedingungen |
Zeilenfrequenz | fL | 125 | MHz | 5-Level-Codierung, pro | ||
Tx-Ausgangsimpedanz | Zout, TX | 100 | Ohm | Differential, für alle | ||
Rx-Eingangsimpedanz | Zin, RX | 100 | Ohm | Differential, für alle |
Elektrische Hochgeschwindigkeitsschnittstelle, Host-SFP | ||||||
Parameter | Symbol | Mindest | Typ | max | Einheit | Hinweise/Bedingungen |
Einseitige Dateneingabe | Weinen | 250 | 1200 | mV | Einseitig beendet | |
Single-Ended-Datenausgabe | Geschrei | 350 | 800 | mV | Einseitig beendet | |
Anstiegs-/Abfallzeit | Tr,Tf | 175 | psec | 20%-80% | ||
Tx-Eingangsimpedanz | Zin | 50 | Ohm | Einseitig beendet | ||
Rx-Ausgangsimpedanz | Zout | 50 | Ohm | Einseitig beendet |
