| Mindestbestellmenge: | 1-teilig |
| Standardverpackung: | 1-teiliges Kabel wird in 1 Kasten verpackt, |
| Lieferfrist: | 2~3 Tage |
| Zahlungsmethode: | T/T, Western Union, L/C |
| Lieferkapazität: | 100.000 PC pro Monat |

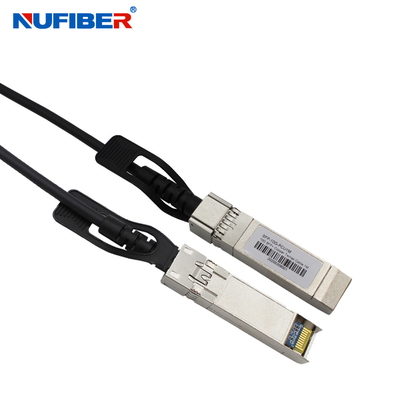

Heiße steckbare direkte Befestigungs-kupfernes Kabel 10G Dac Cable 10g SFP+ 1m 3m 5m 7m
Beschreibung
Nufibers stellt Hochgeschwindigkeits-direktes Befestigungs-Kabel SFP+ (DAC) Hochleistung in 10 Netzanwendungen Gigabit Ethernets (10GbE), unter Verwendung eines erhöhten SFP+-Verbindungsstücks zur Verfügung, um Daten 10Gbps durch eine zusammengepaßte Übermittler und Empfänger über einem dünnen twinax Kabel zu senden. Sie sind mit elektrischen Standards SFF-8431, SFF-8083 und mechanisches Standard-SFF-8432, EEPROM Standard-SFF-8472 konform.
Hauptmerkmale
Anwendung
Technischer Parameter
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Funktionierende Gehäusetemperatur | Standardtc | 0 | 25 | 70 | °C |
| Lagertemperatur | Ts | -40 | 85 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V |
| Verlustleistung | PD | 0,5 | W | ||
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 5 | 95 | % | |
| Datenrate | 10,5 | Gbps |
| Test-Art | Test-Einzelteil | Ziel | Hinweis |
| Elektrisch Eigenschaften |
Differenzialer Modus RL (SDDII) | 0,01 Maßeinheiten: DB |
SFF 8431 |
| GleichtaktRückflussdämpfung (SCCII) |
0,01 Maßeinheiten: DB |
SFF 8431 | |
| ALS NÄCHSTES | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Kabel Widerstand | 100+/-100hm Anstiegszeit von 30 ps (20% - 80%) |
(20%~ 80%) | |
| Einfügungsdämpfungs-Abweichung | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Umweltsmäßig Eigenschaften |
Betriebstemperatur | -40~85°C | Kabel, das temp.range laufen lässt |
| Wärmestoß | Elektrische Leistung treffen Spezifikationsanforderung |
EIA-364-32D. Methode A. TC-1. -55 10 85C, 100 Zyklen, Minute 15, bleibt |
|
| Zyklischer Temp. U. Feuchtigkeit | Elektrische Leistung treffen Spezifikationsanforderung |
EIA-364-31 Methode III, Test Cond A |
|
| Salznebel | 48 Stunden Salzsprühnebelung nach Oberteil ätzender Bereich weniger als 5% |
EIA-364-26 | |
| Temperatur-Leben | Leistung erfüllt die Spezifikationsbedingung | EIA-364-17B mit relativer Feuchtigkeit, Feuchtigkeit erhitzen Sie 85C bei 85% relativer Feuchtigkeit 500 Stunden lang |
|
| Mechanisch Eigenschaften |
MechanicaI-Erschütterung | Leistung erfüllt die Spezifikationsbedingung | EIA-364-28E.11 TC-VII, Test Cond. D 15minutes in X, Y, z-Achse. |
| Kabel-Stecker-Zurückhalten im Käfig | 90N Min. | Kein Funktionsschaden, zum des Steckers unter 90N zu verkabeln. Pro Rev SFF-8432 5,0 EIA-455-6B | |
| Kabel-Zurückhalten im Stecker | 90N Min. | Klammer und Schock pro EIA-364-27B, TC-G, 3times in 6directions, 100g, 6ms | |
| Mechanischer Schock | Leistung erfüllt die Spezifikationsbedingung | SFF-8432 Rev 5,0 | |
| Kabelstecker Einfügung | 18N (Maximum) | SFF-8432 Rev 5,0 | |
| Kabelsteckerextraktion | 12.5N (Maximum) | EIA-364-09; führen Sie Steckerzyklen verstopfen und Behälterkameradrate durch: | |
| Haltbarkeit | Zeit 50. Kein Beweis des körperlichen Schadens | 250times/hour |
Produkt-Show
|
|
