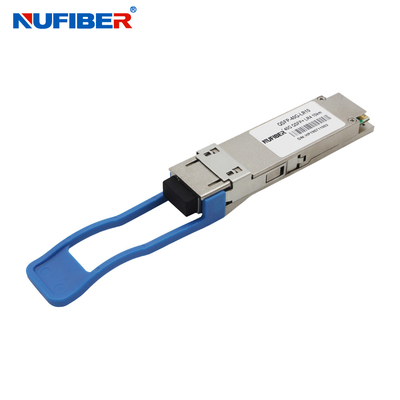

QSFP-40G-LR4 40Gb/s QSFP+ Transceiver 10km 1310nm SMF Duplex LC Optional Modul kompatibel mit Cisco Huawei HP
40Gb/s 10km QSFP+-Transceiver
Warmsteckverbinder, Duplex-LK-Anschluss, Einzelmodus
Beschreibung des Produkts
Das QSFP-40G-LR4 ist ein Transceiver-Modul, das für 10 km optische Kommunikationsanwendungen entwickelt wurde.Das Modul wandelt 4 Eingangskanäle (ch) von 10 Gb/s elektrischen Daten in 4 CWDM-optische Signale umAuf der Empfängerseite de-multipliziert das Modul optisch einen 40Gb/s-Eingang in 4 CWDM-Kanalsignale.und wandelt sie in 4-Kanal-Ausgabe elektrische Daten.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm
des in ITU-T G694 definierten CWDM-Wellenlängen-Gitter.2Es enthält einen Duplex-LC-Anschluss für die
Die Anschlüsse werden mit einer optischen Schnittstelle und einem 38-Pin-Anschluss für die elektrische Schnittstelle versehen.
In diesem Modul ist die Single-Mode-Faser (SMF) anzuwenden.
Wesentliche Merkmale
4 CWDM-Strecken MUX/DEMUX-Konstruktion |
bis zu 11,2 Gbps Bandbreite pro Kanal |
Gesamtbandbreite von > 40 Gbps |
Duplex-LK-Anschluss |
Kompatibel mit den Standards 40G Ethernet IEEE802.3ba und 40GBASE-LR4 |
QSFP-MSA-konform |
bis zu 10 km Übertragung |
Einheitlich mit QDR/DDR-Infiniband-Datenraten |
Einzelne +3,3V-Stromversorgung |
eingebaute digitale Diagnosefunktionen |
Temperaturbereich von 0°C bis 70°C |
RoHS-konform |
Anmeldung
Von Rack zu Rack |
Rechenzentren Schalter und Router |
U-Bahnnetze |
Schalter und Router |
40G BASE-LR4 Ethernet-Verbindungen |
Optische ParameterOP= 0 bis 70- Nein.C, VCC= 3.13Auf drei.47 Volt)
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Richter. |
| Übertrager | ||||||
| Wellenlängenzuweisung | L0 | 1264.5 | 1271 | 1277.5 | m | |
| L1 | 1284.5 | 1291 | 1297.5 | m | ||
| L2 | 1304.5 | 1311 | 1317.5 | m | ||
| L3 | 1324.5 | 1331 | 1337.5 | m | ||
| Verbrennungsgrad im Seitensystem | SMSR | 30 | - | - | dB | |
| Gesamtdurchschnittliche Startleistung | PT | - | - | 8.3 | dBm | |
| Durchschnittliche Startleistung pro Fahrbahn | - Sieben | - | 2.3 | dBm | ||
| Unterschied in der Startleistung zwischen zwei beliebigen Fahrspuren (OMA) | - | - | 6.5 | dB | ||
| Optische Modulationsamplitude für jede Spur | OMA | - 4 | +3.5 | dBm | ||
| Startleistung in OMA minus | ||||||
Strafe für Übertrager und Dispersion | - Vier.8 | - | dBm | |||
| TDP, jede Fahrbahn | TDP | 2.3 | dB | |||
| Aussterbungsquote | Notfall | 3.5 | - | - | dB | |
Übertrager-Augenmaske Definition {X1, | - Ich weiß nicht.25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Toleranz für optische Rückkehrverluste | - | - | 20 | dB | ||
Bestellinformationen
| QSFP-40G-SR4 | 40 Gbit/s 150 m MPO/MTP-Anschluss, Mehrfunkmodus, 850 nm |
| Einheit für die Berechnung der Leistungsfähigkeit | 40 Gbit/s 10 km Duplex LC-Anschluss, Einzelmodus,1270 bis 1330 nm |
| Einheit für die Berechnung der Leistungsfähigkeit | 40 Gbit/s 40 km Duplex LC-Anschluss, Einzelmodus1270 bis 1330 nm |
| QSFP-40G-LR-S | 40 Gb/s 2 km PSM4 MPO-Anschluss, Einzelmodus,1310 nm |
| QSFP-40G-LR-S | 40 Gb/s 10 km PSM4 MPO-Anschluss, Einzelmodus,1310 nm |
| Einheit für die Berechnung der Leistungsfähigkeit | 40 Gb/s 150 m Duplex-LC-Anschluss, Multi-Modus (OM3)1270 bis 1330 nm |
| Einheit für die Berechnung der Leistungsfähigkeit | 40 Gbit/s 2 km Duplex LC-Anschluss, Einzelmodus,1270 bis 1330 nm |
Produkte zeigen
|
|
