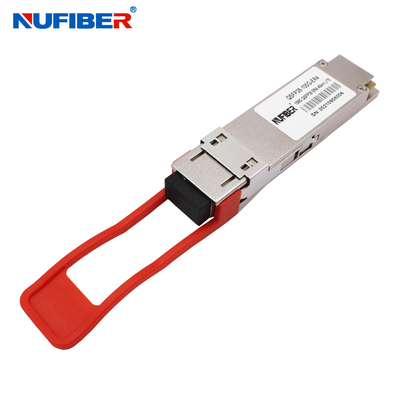

Faser-optisches Transceiver-Modul QSFP28 100G ER EML mit FEC bis 40KM

Faser-optisches Transceiver-Modul QSFP28 100G ER EML mit FEC bis 40KM

Produktdetails:

Herkunftsort: CHINA
Markenname: NuFiber
Zertifizierung: CE FCC Rohs
Modellnummer: QSFP28-100G-ER4

Zahlung und Versand AGB:

Min Bestellmenge: 1-teilig
Verpackung Informationen: Platte 4pcs/plastic,
Lieferzeit: Innerhalb 1-3 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union, Kreditkarte
Versorgungsmaterial-Fähigkeit: 10.000 PC pro Monat
Bestpreis Kontakt

Detailinformationen

Datenrate: 100Gb/s Wellenlänge: 1270-1330nm
Abstand: 40km Verbindungsstück: LC
DDM: Unterstützung Faser-Art: singlemode
Stromversorgung: 3.3V Betriebstemperatur: 0~70℃
Garantie: 3 Jahre Kompatibilität: Huawei, Cisco, HP, H3C…
Markieren:

Optisches Transceiver-Modul der Faser-QSFP28

,

optisches Transceiver-Modul der Faser-100G

,

Transceiver FEC 100G QSFP28

Produkt-Beschreibung

(QSFP28-100G-ER4)



optisches Transceiver-Modul 100G QSFP28 ER4 40km kompatibel mit Wacholderbusch Ciscos Huawei HP

Heißes steckbares, Duplex-LC-Verbindungsstück, Monomode-

100g Qsfp28 Qsfp28 100G QSFP28 ER EML mit Transceiver-Modul FEC bis 40KM aus optischen Fasern



Beschreibung

Das QSFP28-100G-ER4 ist ein Transceivermodul, das für 40km mit Anwendungen bestimmt ist optischer Nachrichtenübertragung FEC (30km ohne FEC). Der Entwurf ist zu 100GbASE-ER4 des Chips IEEE 802.3bm CAUI-4 Standard Klausel 88 IEEE 802.3-2012 zum elektrischen Standard-ITU-T G.959.1-2012-02 Standard des Moduls konform. Das Modul wandelt 4 Inputkanäle (ch) von 25,78 Gbps in elektrische Daten 27.95Gbps in 4 optische Signale der Wege um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 100Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 100Gb/s in 4 Wegsignale und wandelt sie in 4 Wege ausgab elektrische Daten um.

Die zentralen Wellenlängen der 4 Wege sind 1296 Nanometer, 1300 Nanometer, 1305 Nanometer und 1309 Nanometer. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.





Eigenschaften

  • 4 Entwurf der Wege MUX/DEMUX
  • Integriertes LAN-Verdrahtungshandbuch TOSA/ROSA für bis 40 Kilometer-Reichweite über SMF mit FEC (30km ohne FEC)
  • Unterstützung 100GBASE-ER4 (Lite) für Zeilenfrequenz 103.125Gbps und OTU4 für Zeilenfrequenz 111.81Gbps
  • Aggregierte Bandbreite von > 100Gbps
  • Duplex-LC-Verbindungsstücke
  • Konform mit Chip IEEE 802.3bm CAUI-4 Standard Klausel 88 IEEE 802.3-2012 zum elektrischen Standard-ITU-T G.959.1-2012-02 Standard des Moduls ·
  • Konformes Teil RoHS
  • Unterstützung FEC (Vorwärtsfehlerkorrektur)
  • Einzelnes +3.3V-Stromversorgungsfunktionieren
  • Eingebaute digitale Diagnosefunktionen Temperaturspanne 0°C zu 70°C

Anwendungen

  • Inhausnetz (LAN)
  • Netz des weiten Bereichs (WAN)
  • Ethernet-Schalter und Routeranwendungen



Optische Parameter



Parameter Symbol Minute Art Maximal Einheit Anmerkung
Datenrate pro Kanal   - 25,78125   Gbps
Leistungsaufnahme   - 2,5 3,5 W
Versorgung gegenwärtig Icc   0,75 1,0
Steuer-Input/Output Spannung-hoch VIH 2,0   Vcc V
Steuer-Input/Output Spannung-niedrig VIL 0   0,7 V
Inter-Kanal-Gehrung TSK     150 Ps
RESETL-Dauer     10   Wir
RESETL De-erklären Zeit       100 Frau
Energie-rechtzeitig       100 Frau
Übermittler
Unsymmetrische Ausgangsspannungs-Toleranz   0,3   4 V 1
Gleichtakt-Spannungs-Toleranz   15     Millivolt
Übertragen Sie Input-Unterschied-Spannung VI 120   1200 Millivolt
Übertragen Sie eingegebenen Unterschied-Widerstand ZIN 80 100 120
Daten-abhängiger eingegebener Bammel DDJ     0,1 UI
Dateneingabe Gesamtbammel TJ     0,28 UI
Empfänger
Unsymmetrische Ausgangsspannungs-Toleranz   0,3   4 V
Rx-Ertrag-Unterschied-Spannung Vl   600 800 Millivolt
Rx-Ertrag-Aufstieg und Fall-Spannung Tr/Tf     35 ps 1
Gesamtbammel TJ     0,7 UI
Deterministischer Bammel DJ     0,42 UI



Einrichtungsinformationen



100G QSFP28
QSFP28-100G-SR4 103,1 Gbp 850nm MMF MTP/MPO 100m VCSEL 850nm
QSFP28-100G-LR4 103,1 Gbp 1310nm SMF Lc-Duplex 10km DML 1310nm
QSFP28-100G-ER4 103.1Gbps 1310nm SMF Lc-Duplex 25km-40km 4x EML
QSFP28-100G-PSM4 103,1 Gbp 1310nm SMF MTP/MPO 500m 4x DFB
QSFP28-100G-LR-S 103,1 Gbp 1310nm SMF MTP/MPO 2km 4x DFB
QSFP28-100G-CWDM4-S 103,1 Gbp CWDM SMF Lc-Duplex 2km DML CWDM
1271~1331nm
QSFP28-100G-CWDM4-L 103,1 Gbp CWDM SMF Lc-Duplex 10km DML CWDM
1271~1331nm
