| Mindestbestellmenge: | 1-teilig |
| Standardverpackung: | 10pcs/plastic Tasche, 500pcs/carton |
| Lieferfrist: | Innerhalb 1-3 Arbeitstage |
| Zahlungsmethode: | L/C, T/T, Western Union, Kreditkarte |
| Lieferkapazität: | 10.000 PC pro Monat |

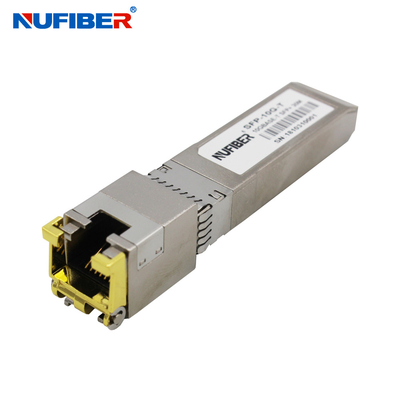

Huawei-kompatible 10G BASE-T Kupfer-SFP-Modul 30m Rj45 SFP-Modul-Transceiver
Die SFP+-10GBASE-T Kupfer-Smalform-Pluggable (SFP) -Transceiver basieren auf der SFP Multi Source Agreement (MSA). Sie sind mit der 10Gbase-T / 5Gbase-T / 2 kompatibel.5Gbase-T / 1000base-T-Standards gemäß IEEE Std 802.3. SFP+-10GBASE-T verwendet den RX_LOS-Pin des SFP für die Anzeige der Verbindung. Wenn der TX_DISABLE-Pin des SFP angezeigt wird, wird der PHY IC zurückgesetzt.
Eigenschaften
Kabellänge
| Standards | Kabel | Reichweite | Host-Port |
| 10Gbase-T | Kategorie 6A | 30 m | XFI |
| 5G-Basis-T/2,5G-Basis-t | Kategorie 5E | 50m | 5GBase-R/2,5GBase-X |
| 1000Base-T | Kategorie 5E | 100 m | 1000 Basis-FX |
Optische Parameter
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Max, du bist ein guter Mann. | Einheiten | Anmerkungen/Bedingungen |
| Versorgungsstrom | Ist | 320 | 375 | mA | 1.2W maximale Leistung über den gesamten Spannungs- und Temperaturbereich. | |
| Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | V | Verwiesen auf GND |
| Überspannungstrom | Ausbruch | 30 | mA | Heissstecker über Gleichstrom. Siehe Vorsicht |
Schnellsignale
| Niedriggeschwindigkeitssignale, elektronische Eigenschaften | |||||
| Parameter | Symbol | Min. | Maximal | Einheit | Anmerkungen/Bedingungen |
| SFP-Ausgang gering | VOL | 0 | 0.5 |
V
|
4.7 bis 10 km Zug bis host_Vcc, gemessen an der Hostseite des Steckers |
| SFP-Ausgabe HIGH | VOH | Host_Vcc -0 ist nicht verfügbar.5 | Host_Vcc + 03 |
V
|
4.7 bis 10 km Zug bis host_Vcc, gemessen an der Hostseite des Steckers |
| SFP-Eingang niedrig | VIL | 0 | 0.8 | V |
4.7 km bis 10 km Zug bis Vcc, an der SFP-Seite des Steckers gemessen
|
| SFP-Eingabe hoch | HIV | 2 | Vcc + 0.3 | V |
4.7 km bis 10 km Zug bis Vcc, an der SFP-Seite des Steckers gemessen |
Hochgeschwindigkeits-elektrische Schnittstelle
| Hochgeschwindigkeits-elektrische SchnittstelleÜbertragungsleitung-SFP | ||||||
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Anmerkungen/Bedingungen |
| Linienfrequenz | FL | 125 | MHz |
5-stufige Codierung, pro Ich habe eine IEEE 802.3 |
||
| Tx Ausgangsimpedanz | - Ich bin nicht derjenige. | 100 | Ohm. |
Differenz für alle Frequenzen zwischen 1 MHz und 125 MHz |
||
| Rx Eingangsimpedanz | Zin, das ist RX. | 100 | Ohm. |
Differenz für alle Frequenzen zwischen 1 MHz und 125 MHz |
||
| Hochgeschwindigkeits-elektrische Schnittstelle, Host-SFP | ||||||
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Anmerkungen/Bedingungen |
|
Einfach eingegebene Dateneingabe Schwingung |
Vernichtung | 250 | 1200 |
mV
|
Einziges Ende | |
|
Einfach verwendete Datenausgabe Schwingung |
Schwerhörigkeit | 350 | 800 | mV | Einziges Ende | |
| Aufstiegs- und Abstiegszeit | Tr,Tf | 175 | Psec | 20% bis 80% | ||
| Tx Eingangsimpedanz | Zinn | 50 | Ohm. | Einziges Ende | ||
| Rx Ausgangsimpedanz | Sout | 50 | Ohm. | Einziges Ende | ||
Bestellinformationen
| SFP mit doppelter FaserEmpfänger | |
| Teilnummer | Beschreibung des Produkts |
| 155Mbp/s SFPEmpfänger | |
| Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| Einheit für die Berechnung der Leistungsfähigkeit | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 155 Mbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 155 Mbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPEmpfänger | |
| Gewichtung der Zellen: | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| Gewichtung der Zellen: | 1.25 Gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| Die Gewichtung ist in der Regel von 0,01 bis 0,05 mm. | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| Gewichtung und Verteilung der Werte | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| Die Gewichtung ist in der Tabelle 1 angegeben. | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| Die Daten sind in der Tabelle 1 aufgeführt. | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| Die Gewichtung der Verbrennungsmenge ist zu messen. | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFPEmpfänger | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-Modus Doppelfaser LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Mehrmodus-Doppelfaser LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Einzelmodus Doppelfaser LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Einzelmodus Doppelfaser LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Einzelmodus Doppelfaser LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Einzelmodus Doppelfaser LC 1550nm 80km |
| XFPEmpfänger | |
| XFP-10G-SR | 10G XFP SR Multi-Mode Doppelfaser LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Einzelmodus Doppelfaser LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Einzelmodus Doppelfaser LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Einzelmodus Doppelfaser LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Einzelmodus Doppelfaser LC 1550nm 80km |
Produkte zeigen
Fabrik-Show
|
|
