1.25G 20km Bidi optisches Modul Sc 1310nm 1550nm SFP
Produktdetails:
| Herkunftsort: | China |
| Markenname: | NuFiber |
| Zertifizierung: | CE FCC |
| Modellnummer: | GE-BX20-SM1310S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Paar |
|---|---|
| Verpackung Informationen: | 10pcs/plastic Tasche, 500pcs/carton, Kartongröße: 455*328*280mm |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100.000 PC pro Monat |
|
Detailinformationen |
|||
| Geschwindigkeit: | 1.25Gb/s | Wellenlänge: | 1310nm/1550nm |
|---|---|---|---|
| Abstand: | 20KM | Verbindungsstück: | Sc |
| DDM: | Unterstützung | Faser-Art: | Einzelne Faser Singlemode |
| Stromversorgung: | 3.3V | Kompatibilität: | Cisco, Huawei, HP… |
| Hersteller: | Ja | Arbeitstemp.: | 0~70℃ |
| Garantie: | 1 Jahre | ||
| Markieren: | optisches Modul 1550nm SFP,optisches Modul 1310nm SFP,Modul Sc 1.25G SFP |
||
Produkt-Beschreibung

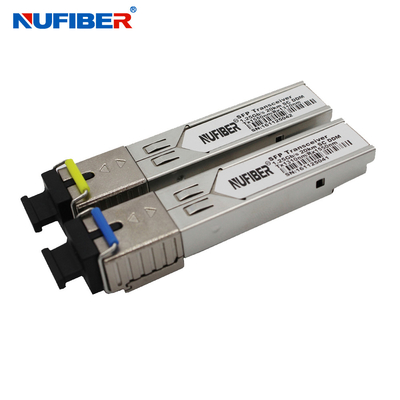

Transceiver 20km Bidi 1.25G SFP optisches Modul Sc-Verbindungsstück-1310nm 1550nm SFP
Beschreibung
NuFibers GE-BX20-SM1310S und GE-BX20-SM1550STransceivers sind eine Hochleistung, kosteneffektives Modul, die eine einzelne Sc-Optikschnittstelle haben. Sie sind mit der kleinen Form-Faktor-steckbaren Inanspruchnahme- mehrerer quellenvereinbarung (MSA) kompatibel und die Digital-Diagnostikfunktionen sind- über den 2-drahtigen Serienbus spezifiziert in SFF-8472 verfügbar. Der Empfängerabschnitt benutzt einen PIN-Empfänger und der Übermittler benutzt einen 1310 Nanometer FP Laser, bis zur Verbindung 14dB sich zu rühren, diese Modul 1000Base-LX sicherzustellen Anwendung Ethernets 20km.
Eigenschaften
- Bis zu den Datenverbindungen 1.25Gb/s
- Heiß-steckbar
- Einzelnes Sc-Verbindungsstück
- Bis 20 Kilometer auf 9/125μm SMF
- 1310nm FP Laser-Übermittler
- Fotodetektor PIN-1550nm
- Einzelne +3.3V-Stromversorgung
- Überwachung die Schnittstelle konform mit SFF-8472
- Höchstleistung <1w>
- Industrieller Handelsbetriebstemperaturbereich /Extended/: -40°C zu 85°C/-5°C zu 85°C/-0°C zur Version 70°C verfügbar
- RoHS konform und bleifrei
Anwendungen
- Ethernet 1000Base-LX
- Metro-/Zugangs-Netze
- Kanal 1×Fiber
- Andere Lichtleitstrecken
Optische Parameter (SPITZEN= °C -40 bis 85, VCC = 3,135 bis 3,465 Volt)
| Parameter | Symbol | Min. | Typisch | Maximum. | Einheit | Anmerkung |
| Übermittler-Abschnitt: | ||||||
| Mittelwellenlänge | λc | 1270 | 1310 | 1600 | Nanometer | |
| Spektralbreite (Effektivwert) | σRMS | 4 | Nanometer | |||
| Optische Spitzenleistung | Schellfisch | -9 | -3 | dBm | 1 | |
| Löschungs-Verhältnis | ER | 9 | DB | |||
| Optischer Aufstieg/Abfallzeit | tr/tf | 260 | ps | 2 | ||
| Relative Intensitäts-Geräusche | RIN | -120 | dB/Hz | |||
| Gesamtbammel-Beitrag | TX Δ TJ | 0,284 | UI | 3 | ||
| Augen-Maske für optischen Ertrag | Konform mit IEEE802.3 z (Lasersicherheit der Klasse 1) | |||||
| Empfänger-Abschnitt: | ||||||
| Optische eingegebene Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | |
| Empfänger-Überlastung | Pol | -3 | dBm | 4 | ||
| RX-Empfindlichkeit | Senator | -24 | dBm | 4 | ||
| RX_LOS erklären | LOS A | -40 | dBm | |||
| RX_LOS De-erklären | LOS D | -25 | dBm | |||
| RX_LOS-Hysterese | LOS H | 0,5 | DB | |||
| Allgemeine Spezifikationen: | ||||||
| Datenrate | BR | 1,25 | Gb/s | |||
| Bit-Fehler-Rate | BRUSTBEEREN | 10-12 | ||||
| Max. Halterungsstange-Länge auf 9/125μm SMF@1.25Gb /s | LMAX | 20 | Kilometer | |||
| Gesamtsystem-Budget | Lbs | 14 | DB | |||
Einrichtungsinformationen
| Transceiver BiDi SFP | ||
| Teilnummer | Produkt-Beschreibung | |
| Transceiver 155Mb/s SFP | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm Inspektion 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm Inspektion 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm Inspektion 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm Inspektion 120km LC, DDM 0°C~+70°C | |
| Transceiver 1.25Gbps SFP | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm Inspektion 10km LC, DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm Inspektion 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm Inspektion 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm Inspektion 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm Inspektion 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm Inspektion 120km LC, DDM 0°C~+70°C | |
| Transceiver 10Gbps SFP+ | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm Inspektion 20km LC, DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm Inspektion 40km LC, DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm Inspektion 60km LC, DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm Inspektion 80km LC, DDM 0°C~+70°C | |
| XFP-Transceiver | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm Inspektion 20km LC, DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm Inspektion 40km LC, DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm Inspektion 60km LC, DDM 0°C~+70°C | |
